直线轴SF3、SF4、SF5、SF6、SF8、SF10、SF12、SF13、SF16、SF20、SF25、SF30、SF35、SF40、SF50、SF60、SF80

发布时间：2025-05-05

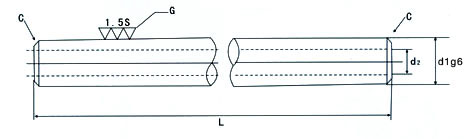

实心轴（精密活塞杆和机械用研磨棒）SF & SFC

直线轴
材料：Gcr15 SUJ-2(高碳钢)
硬度：HRC高于60
*SFC：（SF+硬质镀铬层）

型号
公称直径
ФD(mm)
圆度公差
μm
直线公差
μm/m
圆柱度指标
S/M
表面粗糙度
有效硬化深度
mm
两端倒角
mm
打孔轴沉孔
重量 kg/m
大长度 mm
标准S
精密S
直径
mm
深度
mm
螺纹
M
攻丝深度
I
SF3
3
-2～-8
60～-100/m
小于0.6/m
0.8～ 1.6
0.4～ 0.8
大于1.0
0.3
───
───
───
───
0.06
300
SF4
4
-4～-12
0.10
400
SF5
5
0.15
500
SF6
6
0.23
600
SF8
8
-5～-14
0.5
0.40
1000
SF10
10
100～-150/m
小于1.0/m
特定尺寸
特定尺寸
特定尺寸
特定尺寸
0.62
1500
SF12
12
-6～-17
0.89
2500
SF13
13
1.04
3000
SF16
16
大于1.5
0.7
5.5
2.5
M5×0.8
7
1.58
3000
SF20
20
-7～-20
6.5
2.5
M6×1
9
2.47
3000
SF25
25
6.5
2.5
M6×1
12
3.85
3000
SF30
30
大于2.0
1
8.5
3.0
M8×1.25
15
5.55
3000
SF35
35
-9～-25
小于1.4/m
8.5
3.0
M8×1.25
15
7.55
4000
SF40
40
大于2.5
8.5
3.0
M8×1.25
18
9.87
4000
SF50
50
1～1.5
10
4.0
M10×1.5
25
15.4
5000
SF60
60
-10～-29
大于3.0
10
4.0
M10×1.5
25
22.2
5000
SF80
80
12
4.5
M12×1.8
30
39.5
5000

精密度

　　瑞和生产的直线光轴是以积累的技术在轴的外径公差、直线度、圆周度、表面粗糙度上保证很高的精密度。

直线光轴的外径公差对直径线轴承内切圆径的允许公差具有适当的缝隙。但必须在精密运动的情况下，调整实心轴的公差（h5,j5），使其不发生缝隙或加些轻微的压力。

如若轴的直线度或圆周度不好，在实心轴或直线轴承上周期性的加压，不仅得不到顺利的直线运动，而且缩短寿命，所以要注意对直线光轴的选择。

轴的精密度

外径区分(mm)
轴承的允许公差(μm)
圆周度
表面粗糙度
超过
以下
g6
h6
h5
4
6

-4
-12

0
-8

0
-5
4以下
1.5μmRmax以下
6
10

-5
-14

0
-9

0
-6

10
16

-6
-17

0
-11

0
-8
5以下
16
30

-7
-20

0
-13

0
-9

30
50

-9
-25

0
-16

0
-11
6以下
50
80

-10
-29

0
-19

0
-13
8以下
80
120

-12
-34

0
-22

0
-15

轴的直线度
⑴轴长100mm以下时，直线度0.005mm以下
⑵轴长超过100mm以上时，遵守下面方程式：直线度=（轴长×0.005）/100

　

精密活塞杆和机械用研磨棒主要技术参数

规格
Ф4-Ф12
Ф16-Ф50
Ф50-Ф300
长度
500-2000mm
1000-5000mm
1500-8000mm
表面粗糙度
Ra0.2～0.4
Ra0.4～0.8
Ra0.4～0.8
硬度

HB220-260

直线度

≤0.15/1000

圆度
≤0.01mm
全长尺寸差
≤0.02mm
镀铬厚度
0.02～0.05mm
材料
优质中碳钢*45#、40Cr、2Cr13、Sus304或定制

尺寸公差表

直径（ｍ／ｍ）＼容许差等级
7级
8级
9级
10级
11级
F7级
F8级
6-10

0
-0.015
0
-0.022
0
-0.036
0
-0.058
0
-0.09
-0.013
-0.028
-0.013
-0.035
10-18
0
-0.018
0
-0.027
0
-0.043
0
-0.058
0
-0.09
-0.016
-0.034
-0.016
-0.043
18-30
0
-0.021
0
-0.033
0
-0.052
0
-0.084
0
-0.13
-0.02
-0.041
-0.02
-0.053
30-50
0
-0.025
0
-0.039
0
-0.062
0
-0.1
0
-0.16
-0.025
-0.05
-0.025
-0.064
50-80
0
-0.030
0
-0.046
0
-0.074
0
-0.12
0
-0.19
-0.03
-0.06
-0.03
-0.076
80-120
0
-0.035
0
-0.054
0
-0.087
0
-0.14
0
-0.22
-0.036
-0.071
-0.036
-0.9

气缸钢管及活塞杆组合表

气缸内径
活塞杆径
气缸内径
活塞杆径
气压
油压
气压
油压
A系列
B系列
C系列
A系列
B系列
C系列
40
16
28
22.4
18
140
35.5
100
80
63
50
20
35.5
28
22.4
160
40
110
90
70
63
20
45
35.5
28
180
45
125
100
80
80
25
56
45
35.5
200
50
140
110
90
100
30
70
56
45
220
56
160
125
100
125
35
90
70
56
250
60
180
140
110
注：请依照使用压力，行程及活塞杆之材料来做选择
　　 直径公差：ISO f7　公差标准（其他公差订货生产）
　　 镀铬厚度：气压用=0.015-0.025mm
　　 油压用=0.02mm以上		 承接来料加工 代为客户金加工
直径≥120　长度≥3000协商加工
