线型直线导轨RHD15B、RHD20B、RHD25B、RHD30B、RHD35B、RHD45B、RHD55B、RHD20BL、RHD25BL、RHD30BL、RHD35BL、RHD45BL、RHD55BL

发布时间：2025-10-22

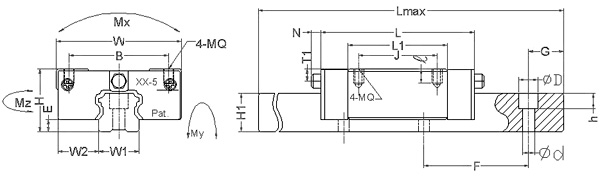

型号	组合尺寸				滑座尺寸							滑轨尺寸
	H	W	W2	E	L	B×J	MQ×l	L1	油孔	T1	N	W1	H1	F	d×D×h
RHD15B	28	34	9.5	4.6	66	26×26	M4×6.4	40	Ф3	8.3	5	15	14	60	4.5×7.5×5.3
RHD20B	30	44	12	5	77.8	32×36	M5×8	48.8	M6×1	7	6.5	20	18	60	6×9.5×8.5
RHD20BL					92.4	32×50		63.4
RHD25B	40	48	12.5	7	88	35×35	M6×9.6	57	M6×1	11.8	6.5	23	22	60	7×11×9
RHD25BL					110.1	35×50		79.1
RHD30B	45	60	16	9	109	40×40	M8×12.8	72	M6×1	10	6.5	28	26	80	9×14×12
RHD30BL					131.3	40×60		94.3
RHD35B	55	70	18	9.5	119	50×50	M8×12.8	80	M6×1	15	6.5	34	29	80	9×14×12
RHD35BL					144.8	50×72		105.8
RHD45B	70	86	20.5	14	148.2	60×60	M10×16	105	M8×1	18	13	45	38	105	14×20×17
RHD45BL					173	60×80		129.8
RHD55B	80	100	23.5	15	170	75×75	M12×19	121	M8×1	20	13	53	44	120	16×23×20
RHD55BL					205.1	75×95		156.1

型号	参考资料（mm）		基本荷重(kgf)		容许静力矩(kgfxm)			重量
型号	Lmax	G	动额定负荷（c）	静额定负荷（co）	Mx	My	Mz	滑块（kgf）	滑轨(kgf/m)
RHD15B	4000	20	850	1650	10	8	8	0.21	1.4
RHD20B	4000	20	1450	2560	22	18	18	0.31	2.6
RHD20BL	4000	20	1900	3330	28.6	23.4	23.4	0.47	2.6
RHD25B	4000	20	2140	4000	36	32	31	0.45	3.6
RHD25BL	4000	20	2996	5600	50.4	44.8	43.4	0.56	3.6
RHD30B	4000	20	2980	5490	60	50	49	0.91	5.2
RHD30BL	4000	20	3900	7190	78.5	65	65	1.2	5.2
RHD35B	4000	20	3960	7010	96	75	73	1.5	7.2
RHD35BL	4000	20	5230	9270	125	95	95	1.9	7.2
RHD45B	4000	22.5	6740	12100	216	170	168	2.3	12.3
RHD45BL	4000	22.5	8330	14950	267	210	210	2.8	12.3
RHD55B	4000	30	9940	17100	367	293	288	3.9	16.9
