直线导轨RHD15A、RHD20A、RHD25A、RHD30A、RHD35A、RHD40A、RHD45A、RHD55A、RHD20AL、RHD25AL、RHD30AL、RHD35AL、RHD45AL、RHD55AL

发布时间：2025-05-04

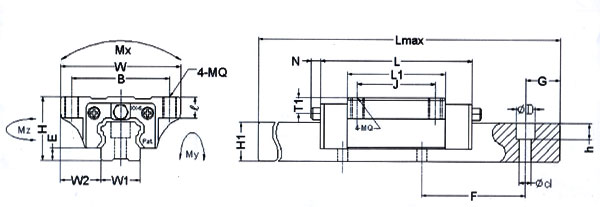

型号	组合尺寸				滑座尺寸							滑轨尺寸
	H	W	W2	E	L	B×J	MQ×l*/	L1	油孔	T1	N	W1	H1	F	d×D×h
RHD15A	24	47	16	4.6	66	38×30	M5×8	40	Ф3	4.3	5	15	14	60	4.5×7.5×5.3
RHD20A	30	63	21.5	5	77.8	53×40	M6×9	48.8	M6×1	5	6.5	20	18	60	6×9.5×8.5
RHD20AL					92.4			63.4
RHD25A	36	70	23.5	7	88	57×45	M8×12	57	M6×1	5	6.5	23	22	60	7×11×9
RHD25AL					110.1			79.1
RHD30A	42	90	31	9	109	72×52	M10×12	72	M6×1	7	6.5	28	26	80	9×14×12
RHD30AL					131.3			94.3
RHD35A	48	100	33	9.5	109	82×62	M10×13	80	M6×1	8	6.5	34	29	80	9×14×12
RHD35AL					134.8			105.8
RHD45A	60	120	37.5	14	138.2	100×80	M12×15	105	M8×1	10	13	45	38	105	14×20×17
RHD45AL					163			129.8
RHD55A	70	140	43.5	15	170	116×95	M14×20	121	M8×1	11	13	53	44	120	16×23×20
RHD55AL					205.1			156.1

型号	参考资料（mm）		基本荷重(kgf)		容许静力矩(kgfxm)			重量
型号	Lmax	G	动额定负荷（c）	静额定负荷（co）	Mx	My	Mz	滑块kg	滑轨kgf/m
RHD15A	4000	20	850	1650	10	8	8	0.19	1.4
RHD20A	4000	20	1450	2560	22	18	18	0.4	2.6
RHD20AL	4000	20	1900	3330	28.6	23.4	23.4	0.52	2.6
RHD25A	4000	20	2140	4000	36	32	31	0.57	3.6
RHD25AL	4000	20	2996	5600	50.4	44.8	43.4	0.72	3.6
RHD30A	4000	20	2980	5490	60	50	49	1.1	5.2
RHD30AL	4000	20	3900	7190	78.5	65	65	1.4	5.2
RHD35A	4000	20	3960	7010	96	75	73	1.6	7.2
RHD35AL	4000	20	5230	9270	125	95	95	2	7.2
RHD45A	4000	22.5	6740	12100	216	170	168	2.7	12.3
RHD45AL	4000	22.5	8330	14950	267	210	210	3.6	12.3
RHD55A	4000	30	9940	17100	367	293	288	5	16.9
RHD55AL	4000	30	12820	22060	473	380	375	6.4	16.9
