直线滑块TBR16、TBR20、TBR25、TBR30、TBR16S、TBR20S、TBR25S、TBR30S、TBR16UU、TBR20UU、TBR25UU、TBR30UU

发布时间：2026-08-13

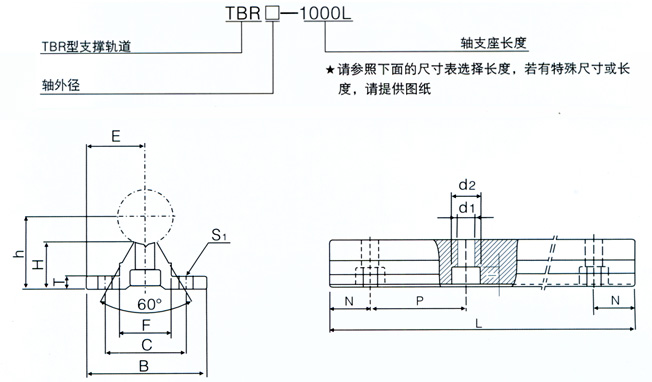

型号	轴外径										重量（kgf/m）
型号	轴外径	E	h	B	H	T	F	C	S1	d1×d2×i	重量（kgf/m）
TBR16	ф16	25	22.14	50	14.96	6	18.71	37	ф5.5	5.5×9.5×5.4	1.00
TBR20	ф20	37.5	29.01	55	19.37	8	18.96	40	ф5.5	5.5×9.5×5.4	1.80
TBR25	ф25	32.5	31.97	65	20.14	10	20	45	ф6.6	6.6×11×7	2.05
TBR30	ф30	37.5	36.52	75	22.45	12	22.96	55	ф6.6	6.6×11×9	2.80

型号	TBR16	TBR20	TBR25	TBR30
标准长度 L	190 340 640 940	340 640 940 1240	250 450 850 1250	450 850 1250 1450
N	20	20	25	25
P	150	150	200	200
大长度	4000	4000	6000	6000

（当组装轴及轴支座时，长度及尺寸参照TB系列，若有特殊要求需提供图纸。滑块有特定的表示方法。）

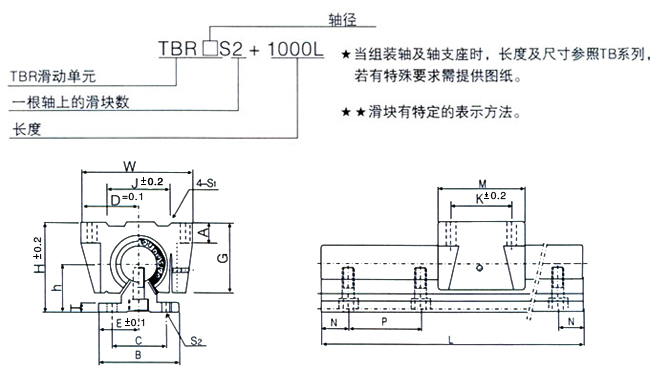

型号		轴径	额定载荷		重量		尺寸
单元	滑块^★★	轴径	动载C（N）	静载C₀（N）	滑块（kgf）	轨道（kgf/m）	D	h	H	E
TBR16S	TBR16UU	ф16	392	490	0.18	2.45	31	22.14	40	25
TBR20S	TBR20UU	ф20	784	1176	0.30	3.60	34	29.01	50	27.5
TBR25S	TBR25UU	ф25	1568	2352	0.60	5.60	41	31.97	60	32.5
TBR30S	TBR30UU	ф30	1764	2940	0.90	8.00	45.5	36.52	70	37.5

型号	尺寸（mm）
型号	W	G	A	B	T	M	S₁	J	K	S₂	C	N	P
TBR16S	62	26	8	50	6	42	M5	50	30	ф5.5	37	20	150
TBR20S	68	31	10	55	8	51	M6	54	37	ф5.5	40	20	150
TBR25S	82	41	12	65	10	65	M8	65	50	ф6.6	45	25	200
TBR30S	91	48	12	75	12	75	M8	75	60	ф6.6	55	25	200
