直线滑块SBR16、SBR20、SBR25、SBR30、SBR35、SBR40、SBR50、SBR16S、SBR20S、SBR25S、SBR30S、SBR35S、SBR40S、SBR50S、SBR16UU、SBR20UU、SBR25UU、SBR30UU、SBR35UU、SBR40UU、SBR50UU

发布时间：2026-06-24

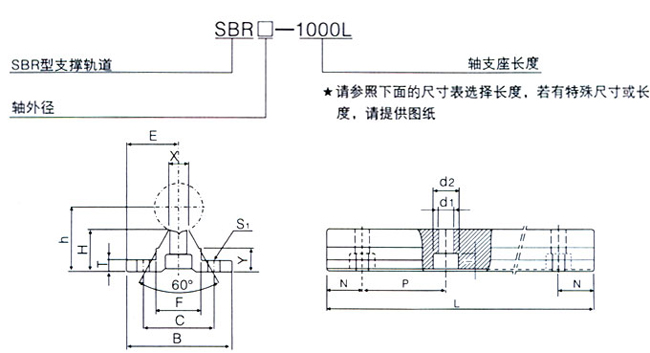

型号 轴外径 重量（kgf/m） E h B H T F X Y C S1 d1×d2×i SBR16 ф16 20 25 40 17.8 5 18.5 8 11.7 30 ф5.5 5.5×9.5×5.4 1.00 SBR20 ф20 22.5 27 45 17.7 5 19 8 10 30 ф5.5 5.5×9.5×5.4 1.07 SBR25 ф25 27.5 33 55 21 6 21.5 8 12 35 ф6.6 6.6×11×6.5 1.50 SBR30 ф30 30 37 60 22.8 7 26.5 10.3 13 40 ф6.6 6.6×11×6.5 1.90 SBR35 ф35 32.5 43 65 26.5 8 28 13 15.5 45 ф9 9×14×8.6 2.45 SBR40 ф40 37.5 48 75 29.4 9 38 15.5 17 55 ф9 9×14×8.6 3.25 SBR50 ф50 47.5 62 95 38.8 11 5 20 21 70 ф11 11×17.5×10.8 5.26 型号 SBR16 SBR20 SBR25 SBR30 SBR35 SBR40 SBR50 标准长度 L 190 340 640 940 340 640 940 1240 250 450 850 1250 450 850 1250 1450 460 660 860 1060 460 660 860 1060 1260 470 670 870 1070 1270 N 20 20 25 25 30 30 35 P 150 150 200 200 200 200 200 大长度 1390 1390 1850 1850 1860 1860 2070 4000 4000 4000 5000 5000 6000 8000

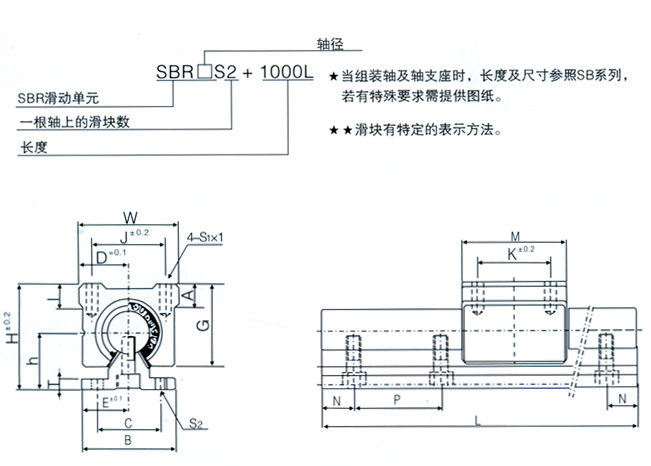

（当组装轴及轴支座时，长度及尺寸参照SB系列，若有特殊要求需提供图纸。滑块有特定的表示方法。） 型号 轴径 额定载荷 重量 尺寸 单元 滑块 动载C（N） 静载C（N） 滑块（kgf） 轨道（kgf/m） D h H E SBR16S SBR16UU ф16 770 1170 0.15 2.55 22.5 25 45 20 SBR20S SBR20UU ф20 860 1370 0.20 3.50 24 27 50 22.5 SBR25S SBR25UU ф25 980 1560 0.45 5.30 30 33 60 27.5 SBR30S SBR30UU ф30 1560 2740 0.63 7.40 35 37 70 30 SBR35S SBR35UU ф35 1660 3130 0.92 10.05 40 43 80 32.5 SBR40S SBR40UU ф40 2150 4010 1.33 13.10 45 48 90 37.5 SBR50S SBR50UU ф50 3820 7930 3.00 20.65 60 62 115 47.5 型号 尺寸（mm） W G A B T M S1×I J K S2 C N P SBR16S 45 33 9 40 5 45 M5×12 32 30 ф5.5 30 20 150 SBR20S 48 39 11 45 5 50 M6×12 35 35 ф5.5 30 20 150 SBR25S 50 47 14 55 6 65 M6×12 40 40 ф6.6 35 25 200 SBR30S 70 56 15 60 7 70 M8×18 50 50 ф6.6 40 25 200 SBR35S 80 63 18 65 8 80 M8×15 55 55 ф9 45 30 200 SBR40S 90 72 20 75 9 90 M10×20 65 65 ф9 55 30 200 SBR50S 120 91 25 95 11 110 M10×20 94 80 ф11 70 35 200
