直线滑块SC10GUU、SC12GUU、SC13GUU、SC16GUU、SC20GUU、SC25GUU、SC30GUU

发布时间：2025-06-20

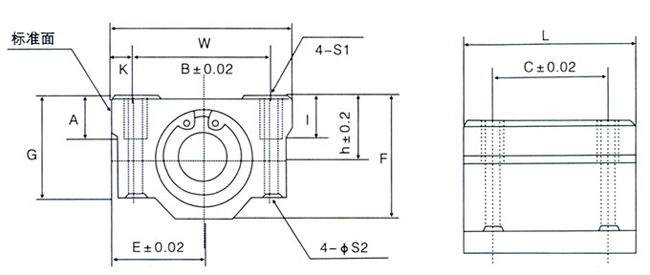

额定轴径	机件号	主要尺寸							安装尺寸						滑动轴承			重量
		h	E	W	L	F	G	A	B	C	K	S1	S2	l	机件号	基本负荷率
		h	E	W	L	F	G	A	B	C	K	S1	S2	l	机件号	动载荷C（N）	静载荷CO(N)
10	SC10GUU	13	20	40	35	26	21	8	28	21	6	M5	4.3	12	TLM10GUU	372	549	92
12	SC12GUU	15	21	42	36	28	24	8	30.5	26	5.75	M5	4.3	12	TLM12GUU	510	784	102
13	SC13GUU	15	22	44	39	30	24.5	8	33	26	5.5	M5	4.3	12	TLM13GUU	510	784	120
16	SC16GUU	19	25	50	44	38.5	32.5	9	36	34	7	M5	4.3	12	TLM16GUU	774	1180	200
20	SC20GUU	21	27	54	50	41	35	11	40	40	7	M6	5.2	12	TLM20GUU	882	1370	255
25	SC25GUU	26	38	76	67	51.5	42	12	54	50	11	M8	7	18	TLM25GUU	980	1570	600
30	SC30GUU	30	39	78	72	59.5	49	15	58	58	10	M8	7	18	TLM30GUU	1570	2740	735
