需要维护的杆端, 钢对钢，阴螺纹SIJ12ES、SIJ16ES、SIJ20ES、SIJ25ES、SIJ30ES、SIJ40ES、SIJ50ES、SIJ60ES、SIJ80ES、SIJ100ES

发布时间：2025-05-04



	需要维护的杆端, 钢对钢，阴螺纹，用于液压滚筒

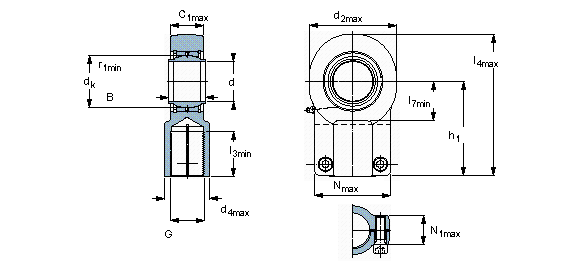

	主要数据尺寸						角度倾的	基本负荷额定值		质量	型号
								动态	静态		杆端带右旋螺纹
	d	d2	B	d3	C1	h1	±	C	C0
				6H
	mm						度数	kN		kg	-
	12	33	12	M12x1,5	11	38	4	10,8	22	0,10	SIQG 12 ESA
	12	36	10	M10x1,25	8	42	3	10,8	17	0,15	SIJ 12 E
	16	41	16	M14x1,5	15	44	4	17,6	32,5	0,21	SIQG 16 ES
	16	45	14	M12x1,25	11	48	3	21,2	28,5	0,25	SIJ 16 ES
	20	50	20	M16x1,5	19	52	4	30	43	0,35	SIQG 20 ES
	20	55	16	M14x1,5	13	58	3	30	42,5	0,43	SIJ 20 ES
	20	58	16	M16x1,5	19,5	50	9	30	52	0,41	SIR 20 ES
	25	58	20	M16x1,5	23,5	50	7	48	52	0,47	SIR 25 ES
	25	62	25	M20x1,5	23	65	4	48	69,5	0,62	SIQG 25 ES
	25	65	20	M16x1,5	17	68	3	48	67	0,73	SIJ 25 ES
	30	66	22	M22x1,5	28,5	60	6	62	78	0,70	SIR 30 ES
	30	80	22	M20x1,5	19	85	3	62	108	1,35	SIJ 30 ES
	32	76	32	M27x2	29	80	4	65,5	100	1,20	SIQG 32 ES
	35	80	25	M28x1,5	30,5	70	6	80	118	1,20	SIR 35 ES
	40	95	40	M33x2	34	97	4	100	176	2,15	SIQG 40 ES
	40	96	28	M35x1,5	35,5	85	7	100	200	2,00	SIR 40 ES
	40	100	28	M27x2	23	105	3	100	146	2,30	SIJ 40 ES
	50	110	50	M42x2	42	120	4	156	270	3,75	SIQG 50 ES
	50	118	35	M45x1,5	40,5	105	6	156	280	3,60	SIR 50 ES
	50	122	35	M33x2	30	130	3	156	216	4,40	SIJ 50 ES
	60	132	44	M58x1,5	50,5	130	6	245	325	6,20	SIR 60 ES
	60	160	44	M42x2	38	150	3	245	380	8,40	SIJ 60 ES
	63	135	63	M48x2	55	140	4	255	375	7,00	SIQG 63 ES
	70	157	49	M65x1,5	55,5	150	6	315	450	9,20	SIR 70 ES
	80	175	80	M64x3	69	180	4	400	600	13,8	SIQG 80 ES

	80	179	55	M80x2	60,5	170	6	400	560	13,2	SIR 80 ES
	80	205	55	M48x2	47	185	3	400	585	15,6	SIJ 80 ES
	100	215	100	M80x3	87	210	4	610	930	25,0	SIQG 100 ES
	100	233	70	M110x2	70,5	235	7	610	950	26,3	SIR 100 ES
	100	240	70	M64x3	57	240	3	610	780	26,0	SIJ 100 ES
	120	342	85	M130x3	90,5	310	6	950	2450	74,2	SIR 120 ES
	125	268	125	M100x3	105	260	4	950	1430	46,4	SIQG 125 ES
	160	328	160	M125x4	132	310	4	1370	2200	81,0	SIQG 160 ES
	200	420	200	M160x4	164	390	4	2120	3400	163	SIQG 200 ES
