需要维护的杆端, 钢对钢，焊接柄SCF20ES、SCF25ES、SCF30ES、SCF35ES、SCF40ES、SCF45ES、SCF50ES、SCF60ES、SCF70ES、SCF80ES、SCF90ES、SCF100ES、SCF110ES、SCF120ES

发布时间：2025-05-05

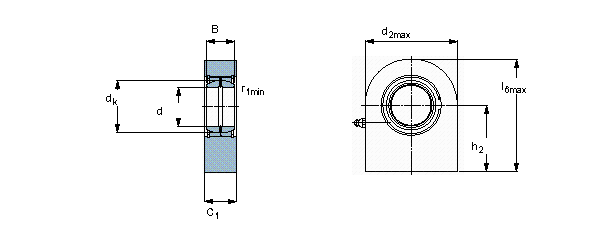

需要维护的杆端, 钢对钢，焊接柄
主要数据尺寸				角度倾的	基本负荷额定值		型号
					静态
d	d₂	C₁	h₂	±	C₀
	大
mm				度数	kN		-
20	51,5	16	20	9	30	63	SCF 20 ES
20	54	16	13,5	9	30	46,5	SC 20 ES
25	56,5	20	24	7	48	65,5	SCF 25 ES
25	65	20	18	7	48	73,5	SC 25 ES
30	66,5	22	29	6	62	110	SCF 30 ES
30	75	22	20	6	62	96,5	SC 30 ES
35	84	25	22	6	80	112	SC 35 ES
35	85	25	31	6	80	183	SCF 35 ES
40	94	28	24	7	100	134	SC 40 ES
40	102	28	36,5	7	100	285	SCF 40 ES
45	104	32	28	7	127	180	SC 45 ES
45	112	32	41,5	7	127	360	SCF 45 ES
50	114	35	31	6	156	220	SC 50 ES
50	125,5	35	41,5	6	156	415	SCF 50 ES
60	137	44	39	6	245	335	SC 60 ES
60	142,5	44	51,5	6	245	530	SCF 60 ES
70	162	49	43	6	315	455	SC 70 ES
70	166,5	49	57	6	315	680	SCF 70 ES
80	182	55	48	6	400	550	SC 80 ES
80	182,5	55	62	6	400	750	SCF 80 ES
90	228,5	60	67	5	490	1290	SCF 90 ES
100	252,5	70	72	7	610	1430	SCF 100 ES
110	298	70	82,5	6	655	2200	SCF 110 ES
120	363	85	92,5	6	950	3250	SCF 120 ES
