两件套内螺纹杆端轴承SF3、SF4、SF5、SF6、SF7、SF8、SF10、SF12、SF3L、SF4L、SF5L、SF6L、SF7L、SF8L、SF10L、SF12

发布时间：2026-08-13

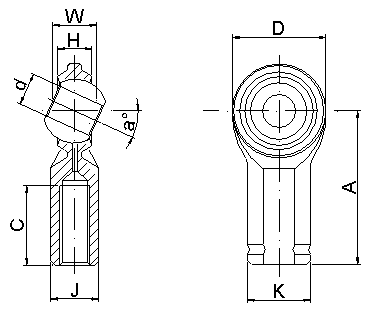

　 Dimensions in inches

型　号		B	W	H	A	D	K	J		C	M	a	Ultimate
型　号		B	W	H	A	D	K	J		C	M	a	Radial
Part Number		Ball	Ball	Housing	Centerline	Head	Shank	Wrench	Ball	Thread	Thread	Misalign	Static Load
Right	Left	Bore	Width	Width	Length	Diameter	Diameter	Flat Width	Diameter	Length	Size	Angle	Capacity
Hand	Hand	+0.0020	+0.005		+0.015	+0.015	+0.015	+0.015		+0.062	UNF-2B	Min	Pounds
		--0.0000	--0.005		--0.015	--0.015	--0.015	--0.015		--0.031	UNF-2B	Min	Pounds
SF3( T )	SF3L( T )	0.1900	0.312	0.234	1.062	0.625	0.406	0.312	0.437	0.500	10-32	20	2,079
SF4( T )	SF4L( T )	0.2500	0.375	0.250	1.312	0.750	0.469	0.375	0.500	0.687	1/4-28	27	3,208
SF5( T )	SF5L( T )	0.3125	0.437	0.312	1.375	0.875	0.500	0.437	0.625	0.750	5/16-24	22	3,824
SF6( T )	SF6L( T )	0.3750	0.500	0.359	1.625	1.000	0.687	0.562	0.719	0.812	3/8-24	22	5,087
SF7( T )	SF7L( T )	0.4375	0.562	0.406	1.812	1.125	0.750	0.625	0.812	0.937	7/16-20	21	6,385
SF8( T )	SF8L( T )	0.5000	0.625	0.453	2.125	1.312	0.875	0.750	0.937	1.062	1/2-20	20	9,060
SF10( T )	SF10L( T )	0.6250	0.750	0.484	2.500	1.500	1.000	0.875	1.125	1.375	5/8-18	26	9,713
SF12( T )	SF12L( T )	0.7500	0.875	0.593	2.875	1.750	1.125	1.000	1.312	1.562	3/4-16	24	14,207
