MX系列凸轮离合器MX22、MX35、MX50、MX70

发布时间:2025-10-22

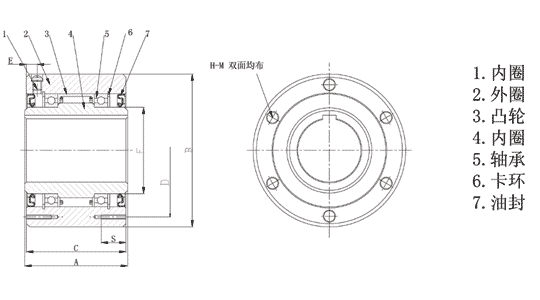

MX系列凸轮离合器MX 22至MX70)主要用于分度用途性能及尺寸

型号

扭矩能力(N.m)

高分度速度(cys/min)

轴孔

A

B(h7)

C

D

E

F

S

直径(H7)

键槽

MX 22

78

1,200

22

6×2.8

80

95

77

80

12

35

16

MX 35

235

1,200

35

10×3.3

90

125

87

110

12

50

16

MX 50

441

1,200

50

14×3.3

100

155

97

140

14

70

16

MX 70

784

1,200

70

20×4.9

127

200

124

180

15

100

20



型号

H-M 牙孔

润滑剂油栓

Oil(cc)

MX 22

4×M8×P1.25

M6×P1.0

80

MX 35

4×M8×P1.25

M6×P1.0

110

MX 50

6×M10×P1.25

M8×P1.25

190

MX 70

6×M10×P1.5

M8×P1.25

340

安装及应用

1.安装时,将离合器插入皮带轮、齿轮或力臂的毂孔内,并将螺栓(高抗拉强度)旋入离合器端面的牙孔内以紧固。见右侧图示。

2.MX系列凸轮离合器用于压入配合和分度用途,但压入配合时不可超过0.025mm。

3.调整键的一侧,使其与键槽紧密配合,但应在键顶部与键槽之间留有一定间隙。

4.安装离合器至轴上时,请对离合器的内圈端面施加压力,请勿对外圈施加压力。

5.对凸轮离合器合适的选择提供准确的分度精度。刹车装置与止逆装置同样可能要求精确的性能。



















毂孔公差应符为H6或H7

典型安装方式
