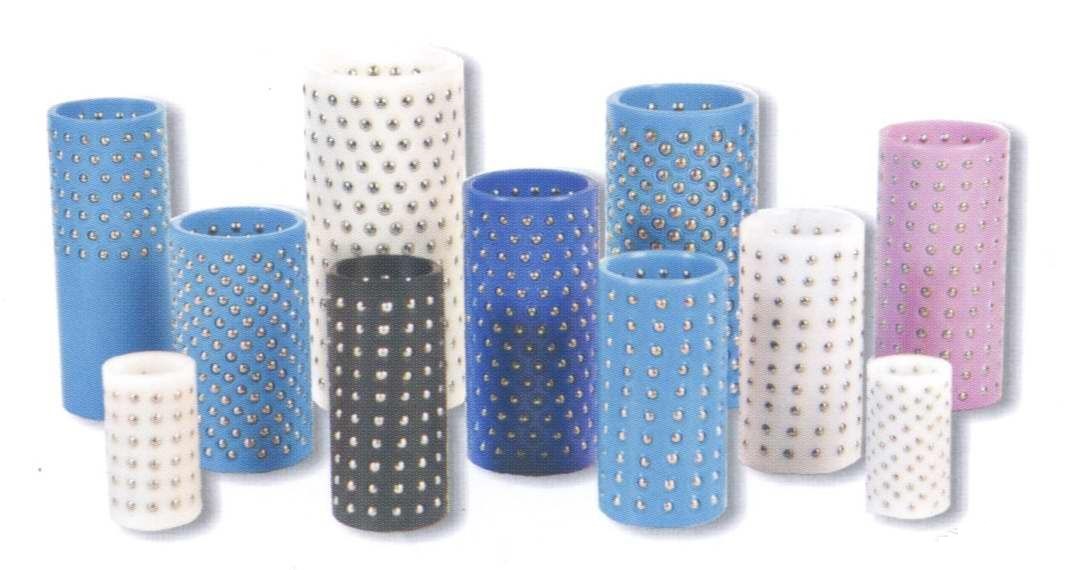

滚珠保持圈规格表及图片

发布时间：2026-09-27

轴径d	球径d0	铜套内外径d1×d2	保持圈长度L
12	2	12.5×15.5	30 35 40
14	2	14.5×17.5	30 35 40 45 50 60
16	2	16.5×19.5	35 40 45 50 60 65
18	3	18.5×23.5	43 50 55 60 64 76
19	3	19.5×24.5	43 50 55 60
20	3	20.5×25.5	43 50 55 60 64 76
21	3	21.5×26.5	43 50 55 60 65
22	3	22.5×27.5	50 55 60 64 70
24	3	24.5×29.5	60 65 70 75 80
25	3	25.5×30.5	48 55 64 76 80 85
26	3	26.5×31.5	60 65 70 80 85
28	3	28.5×33.5	60 64 76 84 90
30	3	30.5×35.5	53 65 70 75 80 85
32	4	32.5×39.5	53 70 76 84 90 95
34	4	34.5×41.5	70 75 80 90 95
35	4	35.5×42.5	70 76 84 90 95
38	4	38.5×45.5	68 75 80 85 95
	5	35.5×47.5
40	4	40.5×47.5	68 75 80 85 90 95
	5	40.5×49.5
42	4	42.5×49.5	70 75 80 85 90 95
	5	42.5×51.5
45	4	45.5×52.5	73 80 85 90 95
	5	45.5×54.5
48	4	48.5×55.5	70 80 90 95
	5	48.5×57.5
50	5	50.5×59.5	70 80 90 95
52	5	52.5×61.5	70 80 90 95
55	5	55.5×64.5	80 90 100
58	5	58.5×67.5	80 90 100
60	5	60.5×69.5	80 90 100
65	5	65.5×74.5	90 95 100 110
70	5	70.5×79.5	90 95 100 110
75	5	75.5×84.5	90 95 100 110
80	5	80.5×89.5	90 100 110 120
85	5	85.5×84.5	90 100 110 120
90	5	90.5×99.5	100 110 120 130 140
100	5	100.5×109.5	100 110 120 130 140 150
