外球面轴承带座UCPZ05、UCPX06、UCPX07、UCPX08、UCPX09、UCPX10、UCPX11、UCPX12、UCPX13、UCPX14、UCPX15、UCPX16、UCPX17、UCPX18、UCPX19、UCPX20

发布时间：2025-05-05

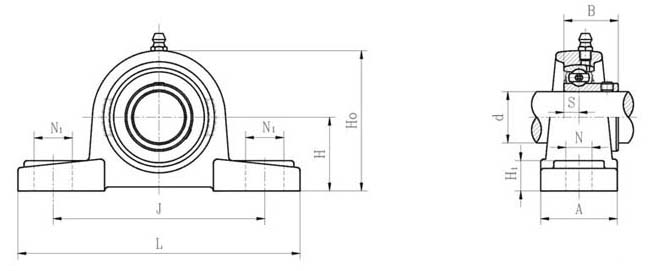

带座轴承带码	轴径		外形尺寸(mm)										螺栓规格	轴承代码	座代码	重量(kg)
	d		H	L	J	A	N	N1	H1	H0	S	B
	(in.)	(mm)	H	L	J	A	N	N1	H1	H0	S	B
UCPX05-14	7/8		44.4	159	119	51	17	20	17	85	15.9	38.1	M14	UCX05-17	PX05	1.5
UCPX05-15	15/16		44.4	159	119	51	17	20	17	85	15.9	38.1	M14	X05-15	PX05	1.5
UCPX05		25	44.4	159	119	51	17	20	17	85	159	38.1	M14	X05	PX05	1.5
UCPX05-16	1		44.4	159	119	51	17	20	17	85	15.9	38.1	M14	X05-16	PX05	1.5
UCPX06-18	1-1/8		47.6	175	127	54	17	20	20	93	17.5	42.9	M14	UCX06-18	PX06	2.1
UCPX06		30	47.6	175	127	54	17	20	20	93	17.5	42.9	M14	UCX06	PX06	2.1
UCPX06-19	1-3/16		47.6	175	127	54	17	20	20	93	17.5	42.9	M14	UCX06-19	PX06	2.1
UCPX06-20	1-1/4		47.6	175	127	54	17	20	20	93	17.5	42.9	M14	UCX06	PX06	2.1
UCPX07-22	1-3/8		54	203	144	57	17	20	21	105	19	49.2	M14	UCX07-22	PX07	2.7
UCPX07		35	54	203	144	57	17	20	21	105	19	49.2	M14	UCX07	PX07	2.7
UCPX07-23	1-7/16		54	203	144	57	17	20	21	105	19	49.2	M14	UCX07-23	PX07	2.7
UCPX08-24	1-1/2		58.7	222	156	65	20	23	23	112	19	49.2	M16	UCX08-24	PX08	3.5
UCPX08		40	58.7	222	156	65	20	23	23	112	19	49.25	M16	UCX08	PX08	3.5
UCPX09-26	1-5/8		58.7	222	156	67	20	23	25	116	19	51.6	M16	UCX09-26	PX09	3.7
UCPX09-27	1-11/16		58.7	222	156	67	20	23	25	116	19	51.6	M16	UCPX09-27	PX09	3.7
UCPX09-28	1-3/4		58.7	222	156	67	20	23	25	116	19	51.6	M16	UCX09-28	PX09	3.7
UCPX09		45	58.7	222	156	67	20	23	25	116	19	51.6	M16	UCX09	PX09	3.7
UCPX10-30	1-7/8		63.5	240	171	71	20	23	24	126	22.2	55.6	M16	UCX10-30	PX10	4.6
UCPX10-31	1-15/16		63.5	240	171	71	20	23	24	126	22.2	55.6	M16	UCX10-31	PX10	4.6
UCPX10		50	63.5	240	171	71	20	23	24	126	22.2	55.6	M16	UCX10	PX10	4.6
UCPX10-32	2		63.5	240	171	71	20	23	24	126	22.2	55.6	M16	UCX10-32	PX10	4.6
UCPX11-34	2-1/8		69.8	260	184	79	25	28	29	137	25.4	65.1	M20	UCX11-34	PX11	6.5
UCPX11		55	69.8	260	184	79	25	28	29	137	25.4	65.1	M20	UCX11	PX11	6.5
UCPX11-35	2-3/16		69.8	260	184	79	25	28	29	137	25.4	65.1	M20	UCX11-35	PX11	6.5
UCPX11-36	2-1/4		69.8	260	184	79	25	28	29	137	25.4	65.1	M20	UCX11-36	PX11	6.5
UCPX12		60	76.2	280	203	81	25	28	31	149	25.4	65.1	M20	UCX12	PX12	7.7
UCPX12-38	2-3/8		76.2	280	203	81	25	28	31	149	25.4	65.1	M20	UCX12-38	PX12	7.7
UCPX12-39	2-7/16		76.2	280	203	81	25	28	31	149	25.4	65.1	M20	UCX12-39	PX12	7.7
UCPX12-39	2-7/16		76.2	280	203	81	25	28	31	149	25.4	65.1	M20	UCX12-39	PX12	7.7
UCPX13-40	2-1/2		75.2	286	203	83	25	28	33	152	30.2	74.6	M20	UCX13-40	PX13	8.1
UCPX13		65	76.2	286	203	83	25	28	33	152	30.2	74.6	M20	UCX13	PX13	8.1
UCPX14-44	2-3/4		88.9	320	229	85	27	30	34	170	33.3	77.8	M22	UCX14-44	PX14	10.2
UCPX14		70	88.9	320	229	85	27	30	34	170	33.3	77.8	M22	UCX14	PX14	10.2
UCPX15		75	88.9	330	229	92	27	30	35	175	33.3	82.6	M22	UCX15	PX15	10.8
UCPX15-48	3		88.9	330	229	92	27	30	35	175	33.3	82.6	M22	UCX15-48	PX15	10.8
UCPX16		80	101.6	378	283	99	27	30	37	194	34.1	85.7	M22	UCX16	PX16	15.3
UCPX17-52	3-1/4		101.6	380	283	102	27	30	40	200	39.7	96	M22	UCX17-52	PX17	16.1
UCPX17		85	101.6	380	283	102	27	30	40	200	39.7	96	M22	UCX17	PX17	16.1
UCPX18-56	3-1/2		101.6	381	283	106	27	30	40	206	42.9	104	M22	UCX18-56	PX18	19.1
UCPX18		90	101.6	381	283	106	27	30	40	206	42.9	104	M22	UCX18	PX18	19.1
UCPX20		100	127	432	337	120	33	36	45	244	49.2	117.5	M27	UCX20	PX20	30.4
UCPX20-64	4		127	432	337	120	33	36	45	244	49.2	117.5	M27	UCX20-64	PX20	30.4
