加长型法兰轴承LMF6L、LMF8L、LMF10L、LMF12L、LMF13L、LMF16L、LMF20L、LMF25L、LMF30L、LMF35L、LMF40L、LMF50L、LMF60L

发布时间：2025-05-05

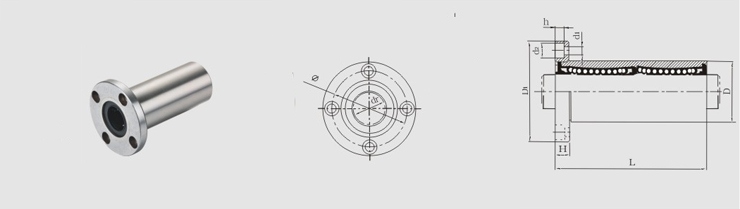

型号	球列数	主要尺寸													法兰垂直度	径向跳动	基本额定负载
		内径		外径		长度		法兰				联接孔					动 c (kgf)	静 Co (kgf)
		dr	公差	D	公差	L	公差	D1	K	H	Φ	d1	d2	h			动 c (kgf)	静 Co (kgf)
LMF6L	4	6	-0 -0.01	12	-0 -0.013	35	0 -0.30	28	22	5	20	3.5	6	3.1	0.015	0.014	33	54
LMF8L	4	8		15	-0 -0.013	45		32	25	5	24	3.5	6	3.1			44	80
LMF10L	4	10		19	-0 -0.016	55		40	30	6	29	4.5	7.5	4.1			60	112
LMF12L	4	12		21		57		42	32	6	32	4.5	7.5	4.1			83	160
LMF13L	4	13		23		61		43	34	6	33	4.5	7.5	4.1			83	160
LMF16L	5	16		28		70		48	37	6	38	4.5	7.5	4.1			126	240
LMF20L	5	20	-0 -0.012	32	-0 -0.019	80		54	42	8	43	5.5	9	5.1	0.02	0.02	143	280
LMF25L	6	25		40		112	0 -0.40	62	50	8	51	5.5	9	5.1			159	320
LMF30L	6	30		45		123		74	58	10	60	6.6	11	6.1			254	560
LMF35L	6	35	-0 -0.015	52	-0 -0.022	135		82	64	10	67	6.6	11	6.1	0.025	0.025	270	640
LMF40L	6	40		60		151		96	75	13	78	9	14	8.1			350	820
LMF50L	6	50		80		192		116	92	13	98	9	14	8.1			620	1622
LMF60L	6	60	-0 -0.02	90	-0 -0.025	209		134	106	18	112	11	17.5	10.8			770	2040
