引导式法兰轴承LMFP6、LMFP8、LMFP10、LMFP12、LMFP13、LMFP16、LMFP20、LMFP25、LMFP30、LMFP35、LMFP40、LMFP50、LMFP60

发布时间：2025-05-04

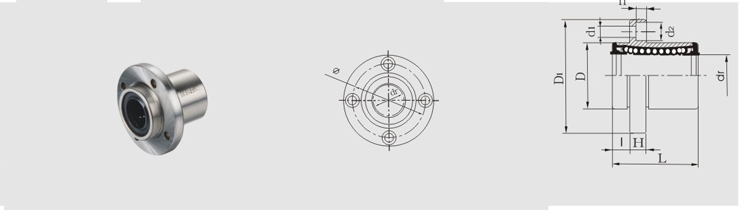

型号	球列数	主要尺寸														法兰垂直度	径向跳动	基本额定负载
		内径		外径		长度		I	法兰				联接孔					动 c (kgf)	静 Co (kgf)
		dr	公差	D	公差	L	公差	I	D1	K	H	Φ	d1	d2	h			动 c (kgf)	静 Co (kgf)
LMFP6	4	6	-0 -0.009	12	-0 -0.013	19	±0.30	5	28	22	5	20	3.5	6	3.1	0.012	0.012	21	27
LMFP8	4	8		15	-0 -0.013	24		5	32	25	5	24	3.5	6	3.1			28	40
LMFP10	4	10		19	-0 -0.016	29		6	40	30	6	29	4.5	7.5	4.1			38	56
LMFP12	4	12		21		30	0 -0.20	6	42	32	6	32	4.5	7.5	4.1			52	80
LMFP13	4	13		23		32		6	43	34	6	33	4.5	7.5	4.1			52	80
LMFP16	5	16		28		37		6	48	37	6	38	4.5	7.5	4.1			79	120
LMFP20	5	20	-0 -0.010	32	-0 -0.019	42		8	54	42	8	43	5.5	9	5.1	0.015	0.015	90	140
LMFP25	6	25		40		59	0 -0.30	8	62	50	8	51	5.5	9	5.1			100	160
LMFP30	6	30		45		64		10	74	58	10	60	6.6	11	6.1			160	280
LMFP35	6	35	-0 -0.012	52	-0 -0.022	70		10	82	64	10	67	6.6	11	6.1	0.020	0.020	170	320
LMFP40	6	40		60		80		13	96	75	13	78	9	14	8.1			220	410
LMFP50	6	50		80		100		13	116	92	13	98	9	14	8.1			390	810
LMFP60	6	60	-0 -0.015	90	-0 -0.025	110		18	134	106	18	112	11	17.5	10.8	0.025	0.025	480	1020
