法兰标准型轴承LMF6、LMF8S、LMF10、LMF12、LMF13、LMF16、LMF20、LMF25、LMF30、LMF35、LMF40、LMF50、LMF60

发布时间：2025-05-05

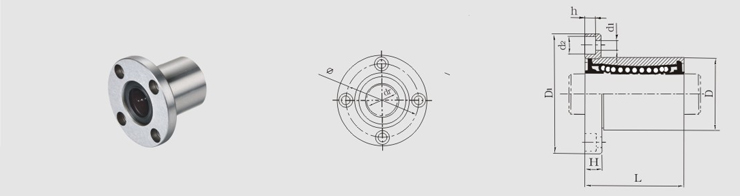

型号	球列数	主要尺寸													法兰垂直度	径向跳动	基本额定负载
		内径		外径		长度		法兰				联接孔					动 c (kgf)	静 Co (kgf)
		dr	公差	D	公差	L	公差	D1	K	H	Φ	d1	d2	h			动 c (kgf)	静 Co (kgf)
LMF6	4	6	-0 -0.009	12	-0 -0.011	19	0 -0.20	28	22	5	20	3.5	6	3.1	0.012	0.012	21	27
LMF8S	4	8		15		17		32	25	5	24	3.5	6	3.1			18	22
LMF8	4	8		15		24		32	25	5	24	3.5	6	3.1			28	40
LMF10	4	10		19	-0 -0.013	29		40	30	6	29	4.5	7.5	4.1			38	56
LMF12	4	12		21		30		42	32	6	32	4.5	7.5	4.1			52	80
LMF13	4	13		23		32		43	34	6	33	4.5	7.5	4.1			52	80
LMF16	5	16		28		37		48	37	6	38	4.5	7.5	4.1			79	120
LMF20	5	20	-0 -0.010	32	-0 -0.016	42		54	42	8	43	5.5	9	5.1	0.015	0.015	90	140
LMF25	6	25		40		59	0 -0.30	62	50	8	51	5.5	9	5.1			100	160
LMF30	6	30		45		64		74	58	10	60	6.6	11	6.1			160	280
LMF35	6	35	- 0-0.012	52	-0 -0.019	70		82	64	10	67	6.6	11	6.1	0.020	0.020	170	320
LMF40	6	40		60		80		96	75	13	78	9	14	8.1			220	410
LMF50	6	50		80		100		116	92	13	98	9	14	8.1			390	810
LMF60	6	60	-0 -0.015	90	-0 -0.022	110		134	106	18	112	11	17.5	10.8	0.025	0.025	480	1020
