超精轴承SSW4、SSW6、SSW8、SSW10、SSW12、SSW16、SSW20、SSW24、SSW32

发布时间：2025-05-04

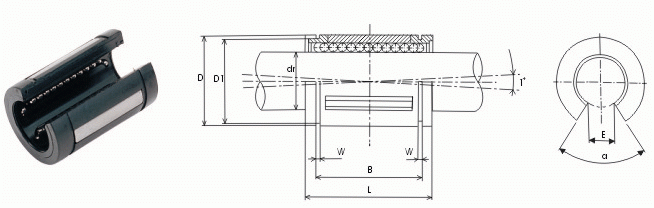

型号	球列数	主要尺寸						间隙	基本额定负载
型号	球列数	dr	D	L	B	D1	W	H7/h6	动 c (kgf)	静 Co (kgf)
SSW4	3	1/4 ˝ 6.35	0.5 ˝ 12.7	0.75 ˝ 19.05	0.515˝ 13.081	0.4687 ˝ 11.905	0.039 ˝ 0.991	+0.011~+0.042	27	36
SSW6	4	3/8 ˝ 9.525	0.625 ˝ 15.875	0.875 ˝ 22.225	0.703˝ 17.856	0.588 ˝ 14.935	0.039 ˝ 0.991	+0.011~+0.042	43	54
SSW8	4	1/2 ˝ 12.7	0.875 ˝ 22.225	1.25 ˝ 31.75	1.032˝ 26.213	0.8209 ˝ 20.85	0.0459 ˝ 1.166	+0.011~+0.042	104	132
SSW10	4	5/8 ˝ 15.875	1.125 ˝ 28.575	1.5 ˝ 38.1	1.112˝ 28.245	1.059 ˝ 26.899	0.0559 ˝ 1.42	+0.011~+0.042	182	228
SSW12	4	3/4 ˝ 19.05	1.25 ˝ 31.75	1.625 ˝ 41.275	1.272˝ 32.309	1.176 ˝ 29.87	0.0559 ˝ 1.42	+0.012~+0.050	213	268
SSW16	5	1 ˝ 25.4	1.5625 ˝ 39.688	2.25 ˝ 57.15	1.886˝ 47.904	1.4687 ˝ 37.305	0.0679 ˝ 1.725	+0.012~+0.050	386	481
SSW20	5	1-1/4 ˝ 31.75	2 ˝ 50.8	2.625 ˝ 66.675	2.011˝ 51.079	1.8859 ˝ 47.9	0.0679˝ 1.725	+0.012~+0.050	558	695
SSW24	6	1-1/2 ˝ 38.1	2.375 ˝ 60.325	3 ˝ 76.2	2.422˝ 61.519	2.2389 ˝ 56.868	0.0859 ˝ 2.182	+0.013~+0.055	672	840
SSW32	6	2 ˝ 50.8	3 ˝ 76.2	4 ˝ 101.6	3.206˝ 81.432	2.8379 ˝ 72.083	0.1029 ˝ 2.614	+0.013~+0.055	1102	1377
