直线轴承KB8、KB10、KB12、KB16、KB20、KB25、KB30、KB40、KB50、KB60、KM8、KM10、KM12、KM16、KM20、KM25、KM30、KM40、KM50、KM60

发布时间：2025-05-04

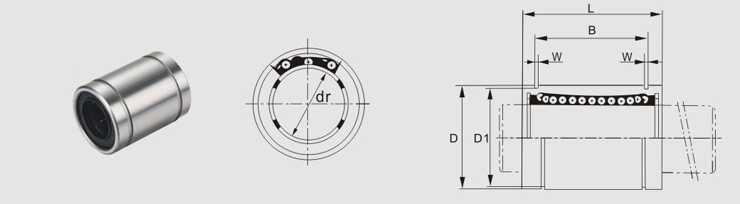

型号球列数主要尺寸径向跳动基本额定负载重量

内径外径长度外止动槽 W c(kgf) Co(kgf)

dr 公差 D 公差 L 公差 B 公差 D1

KB3 4 3 +0.008-0 7
0

-0.009
10
0

-0.12
0.010 7 11

KB4 4 4 8 12 9 13

KB5 4 5 12 22
0

-0.20
14.5
0

-0.20
11.5 1.1 0.012 21 27 14

KB8 4 8 16 25 16.5 15.2 1.1 27 41 20

KB10 4 10 19
0

-0.009
29 22 18 1.3 38 47 30

KB12 4 12 22 32 22.9 21 1.3 52 79 40

KB16 5 16
+0.009

-0.001
26 36 24.9 24.9 1.3 59 91 50

KB20 5 20 32
0

-0.011
45 31.5 30.3 1.6 0.015 88 140 90

KB25 6 25
+0.011

-0.001
40 58
0

-0.30
44.1
0

-0.30
37.5 1.85 100 160 207

KB30 6 30 47 68 52.1 44.5 2.15 160 280 320

KB40 6 40
+0.013

-0.002
62
0

-0.013
80 60.6 59 2.15 0.017 220 400 674

KB50 6 50 75 100 77.6 72 2.65 390 810 1170

KB60 6 60 90
0

-0.015
125
0

-0.40
101.7
0

-0.40
86.5 3.15 0.020 480 1020 1950

上一篇：直线轴承KBS10、KBS12、KBS16、KBS20、KBS25、KBS30、KBS40、KBS50、KBS60 —— 下一篇：直线轴承KB8L、KB10L、KB12L、KB16L、KB20L、KB25L、KB30L、KB40L、KB50L、KB60L

返回搜轴承首页

型号	球列数	主要尺寸										径向跳动	基本额定负载		重量
		内径		外径		长度		外止动槽			W		c(kgf)	Co(kgf)
		dr	公差	D	公差	L	公差	B	公差	D1	W		c(kgf)	Co(kgf)
KB3	4	3	+0.008-0	7	0 -0.009	10	0 -0.12					0.010	7	11
KB4	4	4		8		12	0 -0.12					0.010	9	13
KB5	4	5		12		22	0 -0.20	14.5	0 -0.20	11.5	1.1	0.012	21	27	14
KB8	4	8		16		25		16.5		15.2	1.1		27	41	20
KB10	4	10		19	0 -0.009	29		22		18	1.3		38	47	30
KB12	4	12		22		32		22.9		21	1.3		52	79	40
KB16	5	16	+0.009 -0.001	26		36		24.9		24.9	1.3		59	91	50
KB20	5	20	+0.009 -0.001	32	0 -0.011	45		31.5		30.3	1.6	0.015	88	140	90
KB25	6	25	+0.011 -0.001	40		58	0 -0.30	44.1	0 -0.30	37.5	1.85		100	160	207
KB30	6	30	+0.011 -0.001	47		68		52.1		44.5	2.15		160	280	320
KB40	6	40	+0.013 -0.002	62	0 -0.013	80		60.6		59	2.15	0.017	220	400	674
KB50	6	50		75	0 -0.013	100		77.6		72	2.65	0.017	390	810	1170
KB60	6	60		90	0 -0.015	125	0 -0.40	101.7	0 -0.40	86.5	3.15	0.020	480	1020	1950
