直线轴承KB10OP、KB12OP、KB16OP、KB20OP、KB25OP、KB30OP、KB40OP、KB50OP、KB60OP

发布时间：2025-12-15

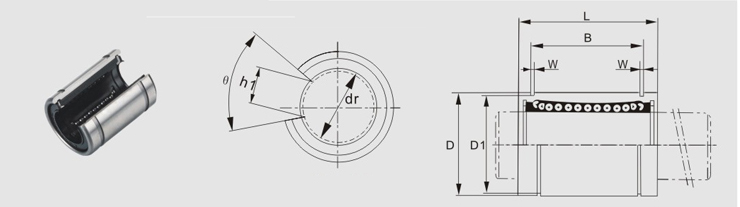

型号球列数主要尺寸径向跳动基本额定负载重量

内径外径长度外止动槽 W h1 θ 动
c(kgf) 静
Co(kgf)

dr 公差 D 公差 L 公差 B 公差 D1

KB10OP 3 10
+0.008

0
19
0

-0.009
29
0

-0.20
22
0

-0.20
18 1.3 6.8 80° 0.012 38 47 22.5

KB12OP 3 12 22 32 22.9 21 1.3 8 78° 52 79 35

KB16OP 4 16
+0.009

-0.001
26 36 24.9 24.9 1.3 10.8 78° 59 91 38

KB20OP 4 20 32
0

-0.011
45 31.5 30.3 1.6 10.8 60° 0.015 88 140 72

KB25OP 5 25
+0.011

-0.001
40 58
0

-0.30
44.1
0

-0.30
37.5 1.85 12.5 60° 100 160 173

KB30OP 5 30 47 68 52.1 44.5 1.85 15 60° 160 280 267

KB40OP 5 40
+0.013

-0.002
62
0

-0.013
80 60.6 59 2.15 20 60° 0.017 220 400 558

KB50OP 5 50 75 100 77.6 72 2.65 25 60° 390 810 990

KB60OP 5 60 90
0

-0.015
125
0

-0.40
101.7
0

-0.40
86.5 3.15 30 60° 0.020 480 1020 1700

上一篇：直线轴承KB8L、KB10L、KB12L、KB16L、KB20L、KB25L、KB30L、KB40L、KB50L、KB60L —— 下一篇：直线轴承KB5AJ、KB8AJ、KB10AJ、KB12AJ、KB16AJ、KB20AJ、KB25AJ、KB30AJ、KB40AJ、KB50AJ、KB60AJ

返回搜轴承首页

型号	球列数	主要尺寸												径向跳动	基本额定负载		重量
		内径		外径		长度		外止动槽			W	h1	θ		动 c(kgf)	静 Co(kgf)
		dr	公差	D	公差	L	公差	B	公差	D1	W	h1	θ		动 c(kgf)	静 Co(kgf)
KB10OP	3	10	+0.008 0	19	0 -0.009	29	0 -0.20	22	0 -0.20	18	1.3	6.8	80°	0.012	38	47	22.5
KB12OP	3	12	+0.008 0	22		32		22.9		21	1.3	8	78°		52	79	35
KB16OP	4	16	+0.009 -0.001	26		36		24.9		24.9	1.3	10.8	78°		59	91	38
KB20OP	4	20	+0.009 -0.001	32	0 -0.011	45		31.5		30.3	1.6	10.8	60°	0.015	88	140	72
KB25OP	5	25	+0.011 -0.001	40		58	0 -0.30	44.1	0 -0.30	37.5	1.85	12.5	60°		100	160	173
KB30OP	5	30	+0.011 -0.001	47		68		52.1		44.5	1.85	15	60°		160	280	267
KB40OP	5	40	+0.013 -0.002	62	0 -0.013	80		60.6		59	2.15	20	60°	0.017	220	400	558
KB50OP	5	50		75	0 -0.013	100		77.6		72	2.65	25	60°	0.017	390	810	990
KB60OP	5	60		90	0 -0.015	125	0 -0.40	101.7	0 -0.40	86.5	3.15	30	60°	0.020	480	1020	1700
