剖分式轴承座SN305、SN306、SN307、SN308、SN309、SN310、SN311、SN312、SN313、SN314、SN315、SN316、SN317、SN318、SN319、SN320、SN322、SN324、SN326、SN328、SN330、SN332

发布时间：2025-05-05

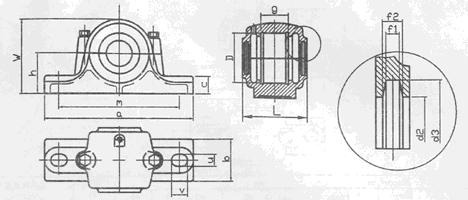

轴承座型号	基本尺寸															重量	适用轴承型号		定位环尺寸及数量
轴承座型号	D H8	a	b	c	g h12	h h12	L	W	m	w	v	d2 H12	d3 H 12	f1 H12	f2	重量	适用轴承型号		Number	QTY
SN305	62	185	52	22	34	50	80	90	150	15	20	31.5	43	4	5.4	1.6	1305 2305		SR62×8.5 SR62×10	2 1
SN306	72	185	52	22	37	50	82	95	150	15	20	36.5	48	4	5.4	1.9	1306 2306		SR72×9 SR72×10	2 1
SN307	80	205	60	25	41	60	90	110	170	15	20	46.5	58	4	5.4	2.6	1307 2307		SR80×10 SR80×10	2 1
SN308	90	250	60	25	43	60	95	115	170	15	20	51.5	67	4	5.4	3.2	1308 2308	21308 22308	SR90×10 SR90×10	2 1
SN309	100	255	70	28	46	70	105	130	210	18	23	56.5	72	5	6.9	4.5	1309 2309	21309 22309	SR100×10.5 SR100×10	2 1
SN310	110	255	70	30	50	70	115	135	210	18	23	62	77	5	6.9	5.0	1310 2310	21310 22310	SR110×11.5 SR110×10	2 1
SN311	120	275	80	30	53	80	120	150	230	18	23	67	82	5	6.8	6.6	1311 2311	21311 22311	SR120×12 SR120×10	2 1
SN312	130	280	80	30	56	80	125	155	230	18	23	72	89	5	6.8	7.0	1312 2312	21312 22312	SR130×12.5 SR130×10	2 1
SN313	140	315	90	32	58	95	130	175	260	22	27	77	94	6	8.1	8.8	1313 2313	21313 22313	SR140×12.5 SR140×10	2 1
SN315	160	345	100	35	65	100	140	195	290	22	27	87	104	6	8.1	11.4	1315 2315	21315 22315	SR160×14 SR160×10	2 1
SN316	170	345	100	35	68	112	145	212	290	22	27	92	111	6	8.1	13.0	1316 2316	21316 22316	SR170×14.5 SR170×10	2 1
SN317	180	380	110	40	70	112	155	218	320	26	32	97	116	7	9.3	16.0	1317 2317	21317 22317	SR180×14.5 SR180×10	2 1
SN318	190	400	110	33	74	112	160	230	320	26	35	102	125	8	10.8	22.8	1318 2318	22318	SR190×15.3 SR190×9.5	2 1
SN319	200	420	120	36	77	125	170	245	350	26	35	113	135	8	10.7	27.8	1319 2319	22319	SR200×15.8 SR200×9.5	2 1
SN320	215	420	120	38	83	140	175	280	350	26	35	118	140	8	10.7	34.0	1320 2320	22320	SR215×17.5 SR215×9.5	2 1
SN322	240	460	130	40	90	150	190	300	390	28	38	128	154	9	12.2	45.0	1322 2322	22322	SR240×19.8 SR240×9.5	2 1
SN324	260	540	160	50	96	160	205	325	450	33	42	138	164	9	12.2	62.0		22324	SR260×10	1
SN326	280	560	160	50	103	170	215	350	470	33	42	153	183	10	13.7	68.8		22326	SR280×10	1
SN328	300	630	170	55	112	180	235	375	520	35	45	163	293	10	13.7	98.0		22328	SR300×10	1
SN330	320	680	180	55	118	190	245	395	560	35	45	173	203	10	13.7	116		22330	SR320×10	1
SN332	340	710	190	60	124	200	255	415	580	42	52	183	213	10	13.7	135		22332	SR340×10	1
