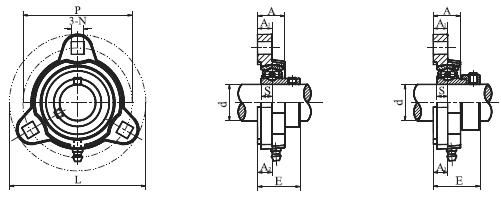

三角形外球面轴承带座SBTM201、SBTM202、SBTM203、SBTM204、SBTM205、SBTM206、SBTM207

Bearing Unit
NO.

Shaft Dia
d

Dimensions(mm)

Bolt Used

Bearing No.

Housing
No.

Housing
Wt (kg)

(in)

(mm)

a

e

i

g

l

s

b

z

Bi

n

(mm)

(in)

SBTM201-8
SBTM202-9
SBTM202-10
SBTM203-11
SBTM201
SBTM202
SBTM203

1/2
9/16
5/8
11/16

12
15
17

81

63.5

10.5

10.7

19

7

52

26.5

22

6

M6

1/4

SB201-8
SB202-9
SB202-10
SB203-11
SB201
SB202
SB203

TM203

0.1

SBTM204-12
SBTM204

3/4

20

90.5

71.4

10.9

11

19.8

8.7

62

28.9

25

7

M8

5/16

SB204-12
SB204

TM204

0.23

SBTM205-14
SBTM205-15
SBTM205-16
SBTM205

7/8
15/16
1

25

95.2

76.7

11.1

11

19.8

8.7

72

30.5

27

7.5

M8

5/16

SB205-14
SB205-15
SB205-16
SB205

TM205

0.3

SBTM206-18
SBTM206-19
SBTM206-20
SBTM206

1-1/8
1-3/16
1-1/4

30

112.7

90.5

11.2

12

21.4

10.3

84

33.1

30

8

M10

3/8

SB206-18
SB206-19
SB206-20
SB206

TM206

0.36

SBTM207-20
SBTM207-22
SBTM207-23
SBTM207

1-1/4
1-3/8
1-7/16

35

122

100

11.6

12.7

23

10.3

88

35.1

32

8.5

M10

3/8

SB207-20
SB207-22
SB207-23
SB207

TM207

0.5
