JSA-LG15ZL直线滑块、JSA-LG20ZL直线滑块、JSA-LG20ZLC直线滑块、JSA-LG25ZL直线滑块、JSA-LG25ZLC直线滑块、JSA-LG30ZL直线滑块、JSA-LG30ZLC直线滑块、JSA-LG35ZL直线滑块、JSA-LG35ZLC直线滑块、JSA-LG45ZL直线滑块、JSA-LG45ZLC直线滑块、JSA-LG55ZL直线滑块、JSA-LG55ZLC直线滑块

发布时间：2025-06-20

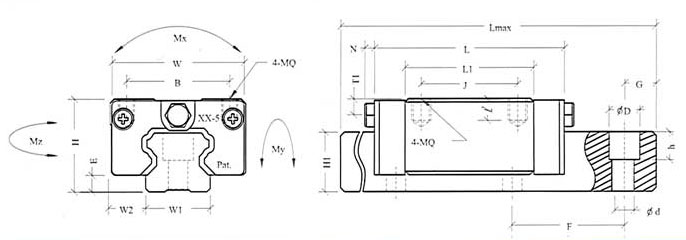

型号	组合尺寸(mm)				滑座尺寸(mm)							滑轨尺寸(mm)
	H	W	W2	E	L	B×J	MQ×L	L1	油孔	T1	N	W1	H1	F	d×D×h
JSA-LG15ZL	28	34	9.5	4.6	66	26×26	M4×6.4	40	Ø3	8.3	5	15	14	60	4.5×7.5×5.3
JSA-LG20ZL	30	44	12	5	77.8	32×36	M5×8	48.8	M6×1	7	6.5	20	18	60	6×9.5×8.5
JSA-LG20ZLC					92.4	32×50		63.4
JSA-LG25ZL	40	48	12.5	7	88	35×35	M6×9.6	57	M6×1	11.8	6.5	23	22	60	7×11×9
JSA-LG25ZLC					110.1	35×50		79.1
JSA-LG30ZL	45	60	16	9	109	40×40	M8×12.8	72	M6×1	10	6.5	28	26	80	9×14×12
JSA-LG30ZLC					131.3	40×60		94.3
JSA-LG35ZL	55	70	18	9.5	119	50×50	M8×12.8	80	M6×1	15	6.5	34	29	80	9×14×12
JSA-LG35ZLC					144.8	50×72		105.8
JSA-LG45ZL	70	86	20.5	14	148.2	60×60	M10×16	105	M8×1	18	13	45	38	105	14×20×17
JSA-LG45ZLC					173	60×80		129.8
JSA-LG55ZL	80	100	23.5	15	170	75×75	M12×19	121	M8×1	20	13	53	44	105	16×23×20
JSA-LG55ZLC					205.1	75×95		156.1

型号	参考资料(mm)		基本荷重(kgf)		容许静力矩(kgf×m)			重量(mm)
	L max	G	动额定负荷(G)	静额定负荷(G)	Mx	My	Mz	滑块	滑轨
								(kgf)	(kgf/M)
JSA-LG15ZL	4000	20	850	1650	10	8	8	0.21	1.4
JSA-LG20ZL	4000	20	1450	2650	22	18	18	0.31	2.6
JSA-LG20ZLC			1900	3330	28.6	23.4	23.4	0.47
JSA-LG25ZL	4000	20	2140	4000	36	32	31	0.45	3.6
JSA-LG25ZLC			2996	5600	50.4	44.8	43.4	0.56
JSA-LG30ZL	4000	20	2980	5490	60	50	49	0.91	5.2
JSA-LG30ZLC			3900	7190	78.5	65	65	1.2
JSA-LG35ZL	4000	20	3960	7010	96	75	73	1.5	7.2
JSA-LG35ZLC			5230	9270	125	95	95	1.9
JSA-LG45ZL	4000	22.5	6740	12100	216	170	168	2.3	12.3
JSA-LG45ZLC			8330	14950	267	210	210	2.8
JSA-LG55ZL	4000	30	9940	17100	367	293	288	3.9	16.9
JSA-LG55ZLC			12820	22060	473	380	375	5
