SME15EA滑块、SME15LEA滑块、SME20EA滑块、SME20LEA滑块、SME25EA滑块、SME25LEA滑块、SME30EA滑块、SME30LEA滑块、SME35EA滑块、SME35LEA滑块、SME45EA滑块、SME45LEA滑块、SME15导轨、SME15导轨、SME20导轨、SME20导轨、SME25导轨、SME25导轨、SME30导轨、SME30导轨、SME35导轨、SME35导轨、SME45导轨、SME45导轨

发布时间：2026-08-13

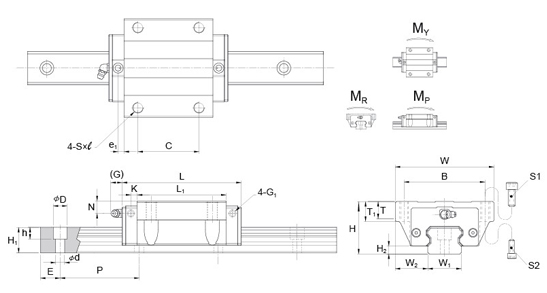

型号 外形尺寸 滑块尺寸
高度 宽度 长度 W2 H2 B C S ×l L1 T T1 N G K e1
H W L
SME15EA 24 47 64.4 16 3.5 38 30 M5 × 8 48 5.5 8 5 5.5 2.7 -
SME15LEA 79.4 63
SME20EA 30 63 78.5 21.5 4.7 53 40 M6 × 10 58.3 7 10 8 12 3.7 -
SME20LEA 97.5 77.3
SME25EA 36 70 92 23.5 5.8 57 45 M8 × 13 71 7 13 10 12 4 -
SME25LEA 109 88
SME30EA 42 90 107.6 31 7.5 72 52 M10 × 15 80 12 15 8 12 6.5 5.4
SME30LEA 132.6 105
SME35EA 48 100 120.6 33 8 82 62 M10 × 15 90 12 15 8 12 6.5 6
SME35LEA 150.6 120
SME45EA 60 120 140 37.5 10 100 80 M12 × 18 106 12 18 10 13.5 8.5 6.1
SME45LEA 174.5 140.5
导轨尺寸 基本额定负荷 容许静力矩 重量 滑块尺寸
D × h × d 宽度 高度 节距 E 动负荷C 静负荷Co Mp MY MR 滑块 导轨
W1 H1 P std. kN kN kN-m kN-m kN-m kg kg/m G1 油嘴规格
单* 双* 单* 双*
7.5 × 5.8 × 4.5 15 13 60 20 12.5 20.2 0.14 0.69 0.14 0.69 0.16 0.22 1.4 M4 G-M4
15.4 27.5 0.25 1.15 0.25 1.15 0.21 0.29
9.5 × 8.5 × 6 20 15.5 60 20 20.4 32.1 0.27 1.34 0.27 1.34 0.33 0.42 2.3 M4 G-M6
25.3 43.6 0.49 2.24 0.49 2.24 0.44 0.62
11 × 9 × 7 23 18 60 20 28.3 44.3 0.45 2.14 0.45 2.14 0.52 0.67 3.2 M4 G-M6
33 56.1 0.71 3.2 0.71 3.2 0.66 0.89
14 × 12 × 9 28 23 80 20 39.4 59.5 0.68 3.37 0.68 3.37 0.83 1.18 4.5 M6 G-M6
47 76.5 1.11 5.32 1.11 5.32 1.07 1.54
14 × 12 × 9 34 26 80 20 54.7 81 1.07 5.25 1.07 5.25 1.41 1.74 6.2 M6 G-M6
67.6 109.9 1.92 8.75 1.92 8.75 1.91 2.28
20 × 17 × 14 45 32 105 22.5 72.7 105.8 1.61 7.82 1.61 7.82 2.41 3.22 10.5 M6 G-PT 1/8
90 143.6 2.88 13.08 2.88 13.08 3.27 4.21
