搜轴承 -- 黑板报 -- MSG21S滑块、MSG27S滑块、MSG35S滑块、MSG21E滑块、MSG27E�...

MSG21S滑块、MSG27S滑块、MSG35S滑块、MSG21E滑块、MSG27E滑块、MSG35E滑块、MSG21导轨、MSG27导轨、MSG35导轨、MSG21导轨、MSG27导轨、MSG35导轨

发布时间：2026-01-27

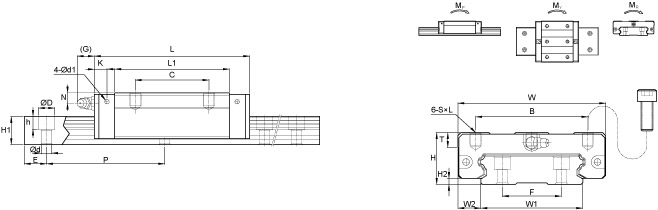

型号	外形尺寸					滑块尺寸
	高度	宽度	长度	W2	H2	B	C	F	S×l	L1	T	N	G	K	d1
	H	W	L	W2	H2	B	C	F	S×l	L1	T	N	G	K	d1
MSG21S	21	54	59	8.5	3	31	19	22	M5×6	40	8	5	12	5.5	2.5
MSG27S	27	62	72.2	10	3	46	32	24	M6×6	51.8	10	6	12	6.2	3.3
MSG35S	35	100	105.2	15.5	4	76	50	40	M8×8	77.6	10	7	12	8.55	3.3
型号	导轨尺寸					基本额定负荷		容许静力矩					重量		油嘴规格
	宽度	高度	节距	E	D × h × d	动负荷C	静负荷Co	Mp		MY		MR	滑块	导轨
	W1	H1	P	std.		kN	kN	kN-m		kN-m		kN-m	kg	kg/m
	W1	H1	P	std.		kN	kN	单*	双*	单*	双*	kN-m	kg	kg/m
MSG21S	37	11	50	15	7.5×5.3×4.5	7	12.1	0.08	0.46	0.08	0.46	0.22	0.25	2.86	G-M6
MSG27S	42	15	60	20	7.5×5.3×4.5	12.4	20.2	0.15	0.87	0.15	0.87	0.42	0.31	4.49	G-M6
MSG35S	69	19	80	20	11×9×7	30.7	48.6	0.65	3.6	0.65	3.6	1.67	0.99	9.4	G-M6

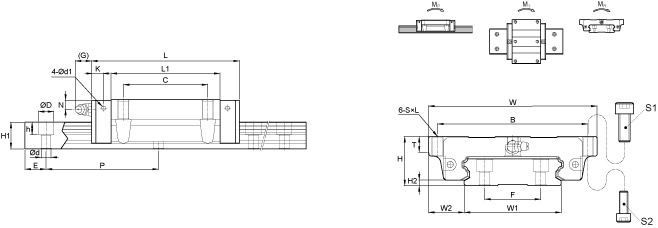

型号外形尺寸滑块尺寸

高度宽度长度 W2 H2 B C F S × l L1 T N G K d1

H W L

MSG21E 21 68 59 15.5 3 60 29 22 M5×8 40 6 5 12 5.5 2.5

MSG27E 27 80 72.2 19 3 70 40 24 M6×10 51.8 8 6 12 6.2 3.3

MSG35E 35 120 105.2 25.5 4 107 60 40 M8×14 77.6 11.42 7 12 8.55 3.3

型号导轨尺寸基本额定负荷容许静力矩重量油嘴规格

宽度高度节距 E D × h × d 动负荷C 静负荷Co Mp MY MR 滑块导轨

W1 H1 P std. kN kN kN-m kN-m kN-m kg kg/m

单* 双* 单* 双*

MSG21E 37 11 50 15 7.5×5.3×4.5 7 12.1 0.08 0.46 0.08 0.46 0.22 0.25 2.86 G-M6

MSG27E 42 15 60 20 7.5×5.3×4.5 12.4 20.2 0.15 0.87 0.15 0.87 0.42 0.31 4.49 G-M6

MSG35E 69 19 80 20 11×9×7 30.7 48.6 0.65 3.6 0.65 3.6 1.67 0.99 9.4 G-M6
