MSB15TE滑块、MSB15E滑块、MSB20TE滑块、MSB20E滑块、MSB25TE滑块、MSB25E滑块、MSB30TE滑块、MSB30E滑块、MSB35TE滑块、MSB35E滑块、MSB35LE滑块、MSB15导轨、MSB15导轨、MSB20导轨、MSB20导轨、MSB25导轨、MSB25导轨、MSB30导轨、MSB30导轨、MSB35导轨、MSB35导轨、MSB35L导轨

发布时间：2026-01-28

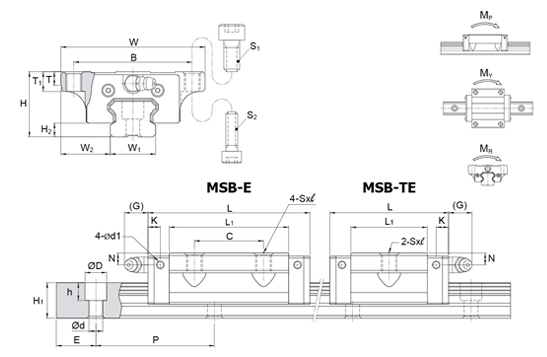

型号 外形尺寸 滑块尺寸
高度 宽度 长度 W2 H2 B C S × l L1 T T1 N G K d1
H W L
MSB15TE 24 52 40 18.5 4.5 41 - M5 x 7 23.5 5 7 5.5 5.5 5.1 3.3
MSB15E 57 26 40.5
MSB20TE 28 59 48 19.5 6 49 - M6 x 9 29 5 9 5.5 12 5.9 3.3
MSB20E 67 32 48
MSB25TE 33 73 60.2 25 7 60 - M8 x 10 38.7 7 10 6 12 6.3 3.3
MSB25E 82 35 60.5
MSB30TE 42 90 68 31 9.5 72 - M10 x 10 43.3 7 10 8 12 6.3 3.3
MSB30E 96.7 40 72
MSB35TE 48 100 78 33 9.5 82 - M10 x 13 46 9 13 8.5 12 9.8 3.3
MSB35E 112 50 80
MSB35LE 137.5 72 105.5
型号 导轨尺寸 基本额定负荷 容许静力矩 重量 油嘴规格
宽度 高度 节距 E D × h × d 动负荷C 静负荷Co Mp MY MR 滑块 导轨
W1 H1 P std. kN kN kN-m kN-m kN-m kg kg/m
单* 双* 单* 双*
MSB15TE 15 12.5 60 20 6 x 4.5 x 3.5  6.7 9.6 0.04 0.26 0.04 0.26 0.07 0.12 1.2 G-M4
MSB15E (7.5 x 5.3 x 4.5) 10 16.9 0.1 0.61 0.1 0.61 0.13 0.21
MSB20TE 20 15 60 20 9.5 x 8.5 x 6 9.7 14.2 0.07 0.44 0.07 0.44 0.14 0.2 2 G-M6
MSB20E 13.9 23.6 0.18 0.97 0.18 0.97 0.24 0.34
MSB25TE 23 18 60 20 11 x 9 x 7 15.6 22.1 0.13 0.91 0.13 0.91 0.26 0.39 3 G-M6
MSB25E 22.3 36.9 0.35 1.87 0.35 1.87 0.43 0.6
MSB30TE 28 23 80 20 11 x 9 x 7 23.1 31.8 0.23 1.39 0.23 1.39 0.45 0.65 4.4 G-M6
MSB30E 32.9 53.1 0.6 3.15 0.6 3.15 0.74 1.08
MSB35TE 34 27.5 80 20 14 x 12 x 9 35.7 44 0.34 2.81 0.34 2.81 0.75 0.91 6.2 G-M6
MSB35E 52.0  75.5  0.93  5.47 0.93  5.47  1.28  1.61  　
MSB35LE 63.6 100.6 1.6 8.67 1.6 8.67 1.67 1.8 6.6
