1.025.05.1.A滚珠丝杠、1.025.10.1.A滚珠丝杠、1.032.05.1.A滚珠丝杠、1.032.10.1.A滚珠丝杠、1.032.10.2.A滚珠丝杠、1.032.15.2.A滚珠丝杠、1.032.20.2.A滚珠丝杠、1.040.05.1.A滚珠丝杠、1.040.10.1.A滚珠丝杠、1.040.15.1.A滚珠丝杠、1.040.20.1.A滚珠丝杠

发布时间：2025-05-05

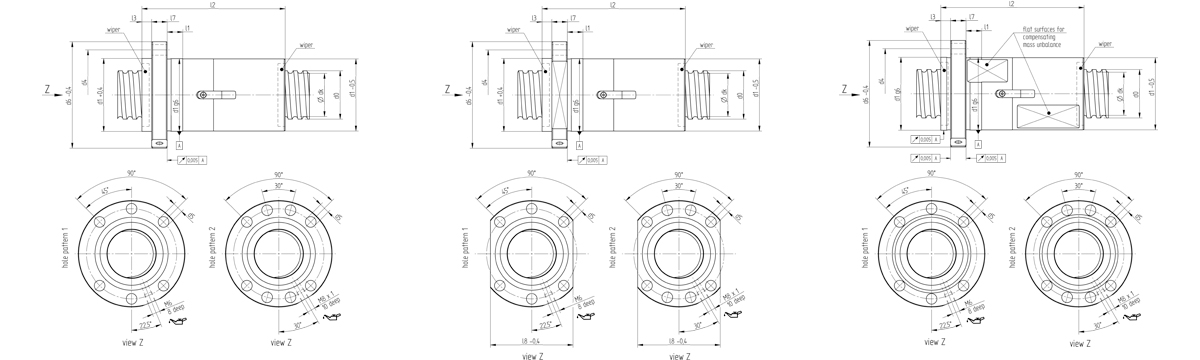

type No. nominal
Ø d0 [mm] pitch Ph [mm] pitch direction ball
Ø [mm] number of load-bearing thread circuits igu core Ø of spindel
dk
[mm] centering
Ø d1
[mm] pitch
Ø d4
[mm] bore
Ø d5
[mm] flange outside
Ø d6
[mm] centering length
l1
[mm] total length
l2
[mm] collar length
l3
[mm] flange thickness
l7
[mm] hole pattern dyn. axial load rating CAM [kN] stat. axial load rating C0AM [kN] axial rigidity of the nut Rnu,ar [kN/μm] idle torque Tpr0 [Nm]

1.025.05.1.A 25 5 R 3,5 4 21,8 40 51 6,6 62 10 78 8 10 1 25 28 0,7 0,2

1.025.10.1.A 25 10 R 3,5 3 21,8 40 51 6,6 62 16 101 8 10 1 21 22 0,6 0,2

1.032.05.1.A 32 5 R 3,5 5 28,8 50 65 9 80 10 90 8 12 1 32 46 1 0,3

1.032.10.1.A 32 10 R 3,5 4 28,8 50 65 9 80 16 121 8 12 1 27 36 0,8 0,3

1.032.10.2.A 32 10 R 6 4 26,3 56 71 9 86 16 127 10 14 1 58 80 1 0,7

1.032.15.2.A 32 15 R 6 3 26,3 56 71 9 86 20 136 10 14 1 47 60 0,7 0,6

1.032.20.2.A 32 20 R 6 2 26,3 56 71 9 86 20 124 10 14 1 35 40 0,5 0,5

1.040.05.1.A 40 5 R 3,5 6 36,8 63 78 9 93 10 99 10 14 2 38 68 1,4 0,4

1.040.10.1.A 40 10 R 6 4 34,3 63 78 9 93 16 127 10 14 2 62 104 1 0,8

1.040.15.1.A 40 15 R 6 4 34,3 63 78 9 93 16 162 10 14 2 61 104 1,1 0,8

1.040.20.1.A 40 20 R 6 3 34,3 63 78 9 93 16 166 10 14 2 50 77 0,9 0,7

1.040.20.2.A 40 20 R 8 3 32,7 70 85 9 100 25 173 10 14 2 77 100 1 1,1

1.040.25.1.A 40 25 R 6 2 34,3 63 78 9 93 16 143 10 14 2 37 51 0,6 0,7

1.040.25.2.A 40 25 R 8 2 32,7 70 85 9 100 25 152 10 14 2 58 66 0,7 0,8

1.050.05.1.A 50 5 R 3,5 6 46,8 75 93 11 110 10 100 10 16 2 41 86 1,6 0,5

1.050.10.1.A 50 10 R 6 5 44,3 75 93 11 110 16 148 10 16 2 74 159 1,5 1,1

1.050.15.1.A 50 15 R 6 5 44,3 75 93 11 110 16 197 10 16 2 73 159 1,6 1,2

1.050.15.3.A 50 15 R 8 4 42,7 82 100 11 118 25 178 10 16 2 102 174 1,4 1,6

1.050.20.1.A 50 20 R 6 4 44,3 75 93 11 110 16 211 10 16 2 62 127 1,3 1,1

1.050.20.3.A 50 20 R 8 4 42,7 82 100 11 118 25 213 10 16 2 100 174 1,4 1,6

1.050.25.2.A 50 25 R 8 3 42,7 82 100 11 118 25 208 10 16 2 82 130 1,1 1,4

1.050.30.1.A 50 30 R 6 2 44,3 75 93 11 110 16 165 10 16 2 38 63 0,7 0,8

1.050.30.3.A 50 30 R 8 2 42,7 82 100 11 118 25 170 10 16 2 61 86 0,7 1,2

1.063.05.1.A 63 5 R 3,5 6 59,8 90 108 11 125 10 96 10 18 2 43 108 1,8 0,7

1.063.10.1.A 63 10 R 6 6 57,3 90 108 11 125 16 176 10 18 2 90 243 2,1 1,5

1.063.15.1.A 63 15 R 6 5 57,3 90 108 11 125 16 208 10 18 2 78 202 1,9 1,5

1.063.15.2.A 63 15 R 8 5 55,7 95 115 13,5 135 24 209 10 20 2 122 270 2 2

1.063.20.1.A 63 20 R 8 5 55,7 95 115 13,5 135 24 256 10 20 2 120 269 2 2

1.063.25.1.A 63 25 R 8 4 55,7 95 115 13,5 135 24 257 10 20 2 103 215 1,6 1,9

1.063.30.1.A 63 30 R 8 3 55,7 95 115 13,5 135 24 243 10 20 2 84 161 1,3 1,8

1.063.40.1.A 63 40 R 8 2 55,7 95 115 13,5 135 24 211 10 20 2 63 106 0,9 1,6

1.080.10.1.A 80 10 R 6 6 74,3 105 125 13,5 145 16 182 10 20 2 96 312 2,5 2

1.080.20.1.A 80 20 R 12,7 5 68 125 145 13,5 165 24 272 15 25 2 272 564 2,6 4,5

1.080.30.1.A 80 30 R 12,7 4 68 125 145 13,5 165 25 320 15 25 2 228 449 2,1 5

1.080.40.1.A 80 40 R 12,7 3 68 125 145 13,5 165 24 304 15 25 2 185 336 1,7 4

1.100.10.1.A 100 10 R 6 6 94,3 125 145 13,5 165 16 168 12 22 2 103 390 2,8 2,5

1.100.20.1.A 100 20 R 12,7 6 88 150 176 17,5 202 24 312 15 30 2 319 838 3,6 6,5

1.100.30.1.A 100 30 R 12,7 5 88 150 176 17,5 202 24 380 15 30 2 274 696 3,1 7

1.100.40.1.A 100 40 R 12,7 3 88 150 176 17,5 202 24 308 15 30 2 195 416 2 5,5

1.125.10.1.A 125 10 R 6 6 119,3 150 176 17,5 202 16 170 12 25 2 109 486 3,1 3

1.125.20.1.A 125 20 R 12,7 6 113 170 196 17,5 222 24 316 15 30 2 344 1076 4,1 7,5

1.125.40.1.A 125 40 R 12,7 4 113 170 196 17,5 222 24 388 15 30 2 252 715 3 6,5

1.160.20.1.A 160 20 R 12,7 6 148 210 243 22 275 24 318 15 40 2 364 1356 4,8 14

1.160.40.1.A 160 40 R 12,7 4 148 210 243 22 275 24 398 15 40 2 268 902 3,5 11

返回搜轴承首页

type No.	nominal Ø d0 [mm]	pitch Ph [mm]	pitch direction	ball Ø [mm]	number of load-bearing thread circuits igu	core Ø of spindel dk [mm]	centering Ø d1 [mm]	pitch Ø d4 [mm]	bore Ø d5 [mm]	flange outside Ø d6 [mm]	centering length l1 [mm]	total length l2 [mm]	collar length l3 [mm]	flange thickness l7 [mm]	hole pattern	dyn. axial load rating CAM [kN]	stat. axial load rating C0AM [kN]	axial rigidity of the nut Rnu,ar [kN/μm]	idle torque Tpr0 [Nm]
1.025.05.1.A	25	5	R	3,5	4	21,8	40	51	6,6	62	10	78	8	10	1	25	28	0,7	0,2
1.025.10.1.A	25	10	R	3,5	3	21,8	40	51	6,6	62	16	101	8	10	1	21	22	0,6	0,2
1.032.05.1.A	32	5	R	3,5	5	28,8	50	65	9	80	10	90	8	12	1	32	46	1	0,3
1.032.10.1.A	32	10	R	3,5	4	28,8	50	65	9	80	16	121	8	12	1	27	36	0,8	0,3
1.032.10.2.A	32	10	R	6	4	26,3	56	71	9	86	16	127	10	14	1	58	80	1	0,7
1.032.15.2.A	32	15	R	6	3	26,3	56	71	9	86	20	136	10	14	1	47	60	0,7	0,6
1.032.20.2.A	32	20	R	6	2	26,3	56	71	9	86	20	124	10	14	1	35	40	0,5	0,5
1.040.05.1.A	40	5	R	3,5	6	36,8	63	78	9	93	10	99	10	14	2	38	68	1,4	0,4
1.040.10.1.A	40	10	R	6	4	34,3	63	78	9	93	16	127	10	14	2	62	104	1	0,8
1.040.15.1.A	40	15	R	6	4	34,3	63	78	9	93	16	162	10	14	2	61	104	1,1	0,8
1.040.20.1.A	40	20	R	6	3	34,3	63	78	9	93	16	166	10	14	2	50	77	0,9	0,7
1.040.20.2.A	40	20	R	8	3	32,7	70	85	9	100	25	173	10	14	2	77	100	1	1,1
1.040.25.1.A	40	25	R	6	2	34,3	63	78	9	93	16	143	10	14	2	37	51	0,6	0,7
1.040.25.2.A	40	25	R	8	2	32,7	70	85	9	100	25	152	10	14	2	58	66	0,7	0,8
1.050.05.1.A	50	5	R	3,5	6	46,8	75	93	11	110	10	100	10	16	2	41	86	1,6	0,5
1.050.10.1.A	50	10	R	6	5	44,3	75	93	11	110	16	148	10	16	2	74	159	1,5	1,1
1.050.15.1.A	50	15	R	6	5	44,3	75	93	11	110	16	197	10	16	2	73	159	1,6	1,2
1.050.15.3.A	50	15	R	8	4	42,7	82	100	11	118	25	178	10	16	2	102	174	1,4	1,6
1.050.20.1.A	50	20	R	6	4	44,3	75	93	11	110	16	211	10	16	2	62	127	1,3	1,1
1.050.20.3.A	50	20	R	8	4	42,7	82	100	11	118	25	213	10	16	2	100	174	1,4	1,6
1.050.25.2.A	50	25	R	8	3	42,7	82	100	11	118	25	208	10	16	2	82	130	1,1	1,4
1.050.30.1.A	50	30	R	6	2	44,3	75	93	11	110	16	165	10	16	2	38	63	0,7	0,8
1.050.30.3.A	50	30	R	8	2	42,7	82	100	11	118	25	170	10	16	2	61	86	0,7	1,2
1.063.05.1.A	63	5	R	3,5	6	59,8	90	108	11	125	10	96	10	18	2	43	108	1,8	0,7
1.063.10.1.A	63	10	R	6	6	57,3	90	108	11	125	16	176	10	18	2	90	243	2,1	1,5
1.063.15.1.A	63	15	R	6	5	57,3	90	108	11	125	16	208	10	18	2	78	202	1,9	1,5
1.063.15.2.A	63	15	R	8	5	55,7	95	115	13,5	135	24	209	10	20	2	122	270	2	2
1.063.20.1.A	63	20	R	8	5	55,7	95	115	13,5	135	24	256	10	20	2	120	269	2	2
1.063.25.1.A	63	25	R	8	4	55,7	95	115	13,5	135	24	257	10	20	2	103	215	1,6	1,9
1.063.30.1.A	63	30	R	8	3	55,7	95	115	13,5	135	24	243	10	20	2	84	161	1,3	1,8
1.063.40.1.A	63	40	R	8	2	55,7	95	115	13,5	135	24	211	10	20	2	63	106	0,9	1,6
1.080.10.1.A	80	10	R	6	6	74,3	105	125	13,5	145	16	182	10	20	2	96	312	2,5	2
1.080.20.1.A	80	20	R	12,7	5	68	125	145	13,5	165	24	272	15	25	2	272	564	2,6	4,5
1.080.30.1.A	80	30	R	12,7	4	68	125	145	13,5	165	25	320	15	25	2	228	449	2,1	5
1.080.40.1.A	80	40	R	12,7	3	68	125	145	13,5	165	24	304	15	25	2	185	336	1,7	4
1.100.10.1.A	100	10	R	6	6	94,3	125	145	13,5	165	16	168	12	22	2	103	390	2,8	2,5
1.100.20.1.A	100	20	R	12,7	6	88	150	176	17,5	202	24	312	15	30	2	319	838	3,6	6,5
1.100.30.1.A	100	30	R	12,7	5	88	150	176	17,5	202	24	380	15	30	2	274	696	3,1	7
1.100.40.1.A	100	40	R	12,7	3	88	150	176	17,5	202	24	308	15	30	2	195	416	2	5,5
1.125.10.1.A	125	10	R	6	6	119,3	150	176	17,5	202	16	170	12	25	2	109	486	3,1	3
1.125.20.1.A	125	20	R	12,7	6	113	170	196	17,5	222	24	316	15	30	2	344	1076	4,1	7,5
1.125.40.1.A	125	40	R	12,7	4	113	170	196	17,5	222	24	388	15	30	2	252	715	3	6,5
1.160.20.1.A	160	20	R	12,7	6	148	210	243	22	275	24	318	15	40	2	364	1356	4,8	14
1.160.40.1.A	160	40	R	12,7	4	148	210	243	22	275	24	398	15	40	2	268	902	3,5	11
