ZKLDF100转台轴承、ZKLDF120转台轴承、ZKLDF150转台轴承、ZKLDF200转台轴承、ZKLDF260转台轴承、ZKLDF325转台轴承、ZKLDF395转台轴承、ZKLDF460转台轴承、KLDF具有低摩擦，高旋转精度，高极限转速等特点，可以承受较高的轴向、径向载荷并具备较高的倾斜刚度。这种轴承尤其适合应用于复合载荷和精密方面的领域，被广泛的应用于机床回转台、磨头和多种测试装备上

发布时间：2026-06-24

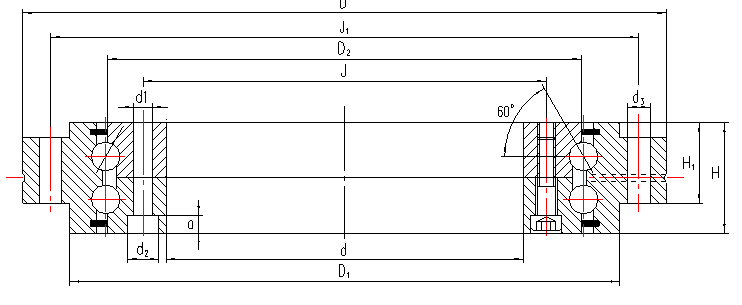

轴承代号bearing type	外形尺寸boundary dimensions								固定孔 fixing holes
	外形尺寸boundary dimensions								固定孔 fixing holes
	d	D	H	H1	D1	D2	J	J1	内圈inner ring				外圈outer ring
	单位unit： mm								d1	d2	a	数量 quantity	d3	数量quantity
	单位unit： mm								mm			数量 quantity	mm	数量quantity
ZKLDF100	100	185	38	25	160	136	112	170	5.6	10	5.4	16	5.6	15
ZKLDF120	120	210	40	26	184	159	135	195	7	11	6.2	22	7	21
ZKLDF150	150	240	40	26	214	188	165	225	7	11	6.2	34	7	33
ZKLDF200	200	300	45	30	274	243	215	285	7	11	6.2	46	7	45
ZKLDF260	260	385	55	36.5	345	313	280	365	9.3	15	8.2	34	9.3	33
ZKLDF325	325	450	60	40	415	380	342	430	9.3	15	8.2	34	9.3	33
ZKLDF395	395	525	65	42.5	486	450	415	505	9.3	15	8.2	46	9.3	45
ZKLDF460	460	600	70	46	560	520	482	580	9.3	15	8.2	46	9.3	45

固定螺钉数量Number of retaining screws 螺纹拔取孔Extraction thread hole 节距1）Number of pitches X angle of pitches 螺钉拧紧力矩Screw tightening torque 基本额定载荷 Basic load rating 极限转速Limiting speed 轴承摩擦力矩3）Bearing frictional torque 重量weight 轴承代号bearing type

轴向axial

动dynamic load 静static load

MA2) Ｃａ Coa 脂grease

G 数量quantity 数量×t Ｎｍ KN r/min Nm Kg

quantity

2 M5 3 18×20° 8.5 71 265 2800 1.6 4.5 ZKLDF100

2 M8 3 24×15° 14 76 315 2400 2 6 ZKLDF120

2 M8 3 36×10° 14 81 380 2000 3 7.5 ZKLDF150

2 M8 3 48×7.5° 14 112 610 1600 4.5 11 ZKLDF200

2 M12 3 36×10° 34 162 920 1200 7.5 22 ZKLDF260

2 M12 3 36×10° 34 172 1110 1000 11 28 ZKLDF325

2 M12 3 48×7.5° 34 241 1580 800 16 39 ZKLDF395

2 M12 3 48×7.5° 34 255 1860 700 21 50 ZKLDF460

上一篇：1.025.05.1.A滚珠丝杠、1.025.10.1.A滚珠丝杠、1.032.05.1.A滚珠丝杠、1.032.10.1.A滚珠丝杠、1.032.10.2.A滚珠丝杠、1.032.15.2.A滚珠丝杠、1.032.20.2.A滚珠丝杠、1.040.05.1.A滚珠丝杠、1.040.10.1.A滚珠丝杠、1.040.15.1.A滚珠丝杠、1.040.20.1.A滚珠丝杠 —— 下一篇：YRTM150转台集成角度测量系统、YRTM180转台集成角度测量系统、YRTM200转台集成角度测量系统、YRTM260转台集成角度测量系统、YRTM325转台集成角度测量系统、YRTM395转台集成角度测量系统、YRTM460转台集成角度测量系统

返回搜轴承首页

固定螺钉数量Number of retaining screws	螺纹拔取孔Extraction thread hole		节距1）Number of pitches X angle of pitches	螺钉拧紧力矩Screw tightening torque	基本额定载荷 Basic load rating		极限转速Limiting speed	轴承摩擦力矩3）Bearing frictional torque	重量weight	轴承代号bearing type
					轴向axial
					动dynamic load	静static load
				MA2)	Ｃａ	Coa	脂grease
	G	数量quantity	数量×t	Ｎｍ	KN		r/min	Nm	Kg
	G	数量quantity	quantity	Ｎｍ	KN		r/min	Nm	Kg
2	M5	3	18×20°	8.5	71	265	2800	1.6	4.5	ZKLDF100
2	M8	3	24×15°	14	76	315	2400	2	6	ZKLDF120
2	M8	3	36×10°	14	81	380	2000	3	7.5	ZKLDF150
2	M8	3	48×7.5°	14	112	610	1600	4.5	11	ZKLDF200
2	M12	3	36×10°	34	162	920	1200	7.5	22	ZKLDF260
2	M12	3	36×10°	34	172	1110	1000	11	28	ZKLDF325
2	M12	3	48×7.5°	34	241	1580	800	16	39	ZKLDF395
2	M12	3	48×7.5°	34	255	1860	700	21	50	ZKLDF460
