MCG28直线轴承、MCG32直线轴承、MCG40直线轴承、MCG50直线轴承、MCG80直线轴承、MCG28高精度直线轴承、MCG32高精度直线轴承、MCG40高精度直线轴承、MCG50高精度直线轴承、MCG80高精度直线轴承

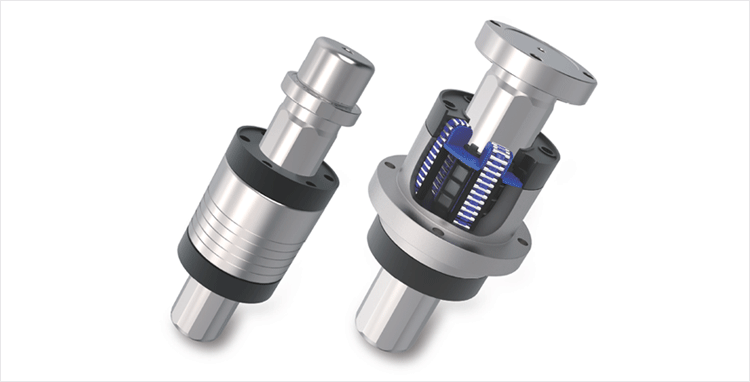

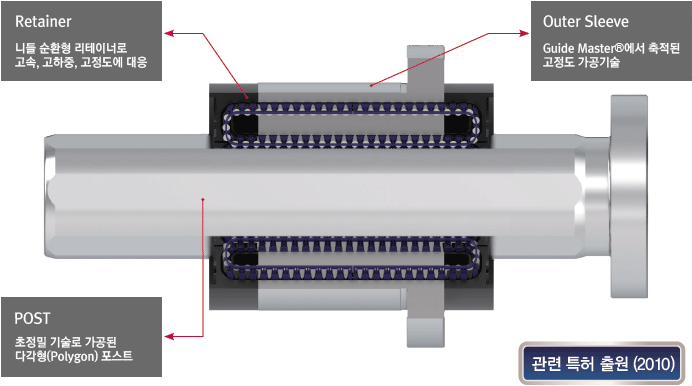

构 造

特 征

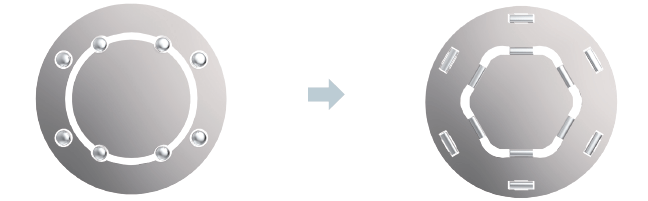

1) 实现高钢性   :  接触面更宽，钢性更高 （点接触－线接触
2) 实现小的旋转抵抗   :  传动体没有滑动现象，实现轻预紧力和高刚性
3) 实现长寿命   :  静负载能力的提升从而提供了长寿命
4) 实现高精度   :   使用多角形构造的滚针预紧力更小，直线度更好 往返精度提升，维持稳定的精密度（抑制晃动，偏移，摇摆的发生)

克服标准产品的极限

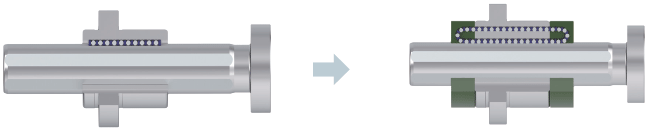

突破行程限制（循环型滚针保持架构造)

直列结构，空间紧凑

实现轻预紧力，高刚性和大扭矩传递

实现Cost Down

- 不良 Cost Down(品质管理)
- 使用 Cost Down(资源 / 环境)
- 维护 Cost Down(预防性维修)
- 生产性 Up(降低成本)

产品的样式和主要参数

- 产品的样式 (例)

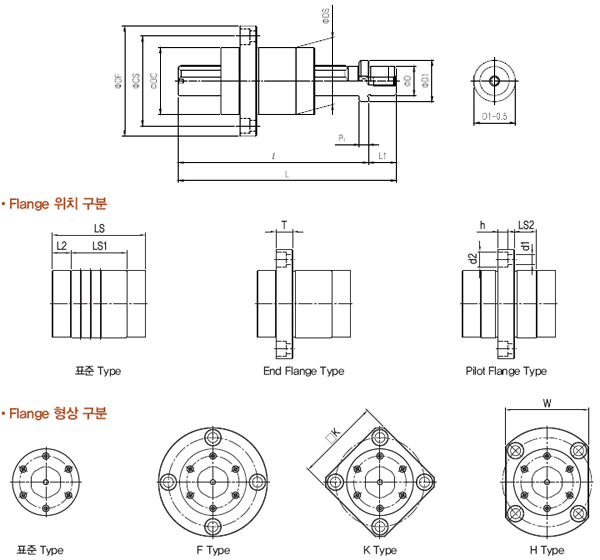

- Dimension : McG 0 0 - 000 - 0 - 000

轴径	ℓ max	Lmax	L1	PT	ΦD1	FT	ΦPF	ΦCP	ΦDD	C0(kN)	C(kN)	C0T(kN-m)	C(kN-m)
28	675	700	25	8	37	12	51	40	6.5	43.1	18	2.1	0.8
32	670	700	30	9	42	13	58	45	6.5	47.4	19.4	4.1	1.6
40	665	700	35	10	54	15	70	56	8.5	84.5	33	9.2	3.6
50	665	700	35	12	64	15	82	68	8.5	101.7	38.6	13.6	5.1
80	665	700	45	15	98	20	124	105	13	195.2	75	56.3	21.6

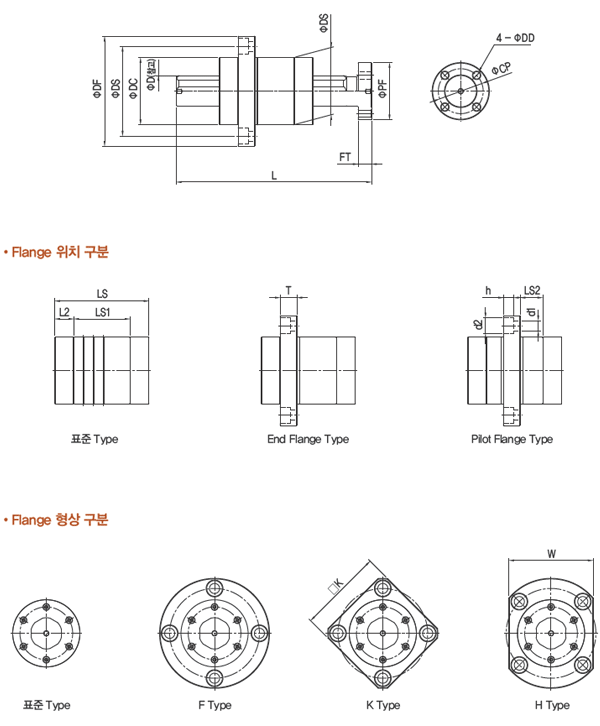

- Dimension : McG 0 0 - 000 - F - 000

轴径	ΦDF	ΦCS	ΦDS	ΦDC	LS	LS1	L2	T1	LS2	K	w	d1	d2	h
28	98	80	60	59.8	84	50	17	15	20	75	75	9	14	9
32	102	83	63	62.8	88	54	17	15	24	78	78	9	14	9
40	120	98	75	74.8	102	64	19	18	28	92	92	11	17.5	11
50	136	115	92	91.8	115	75	20	18	39	105	105	11	17.5	11
80	184	160	136	135.8	155	105	25	20	65	145	145	14	20	13

用 途

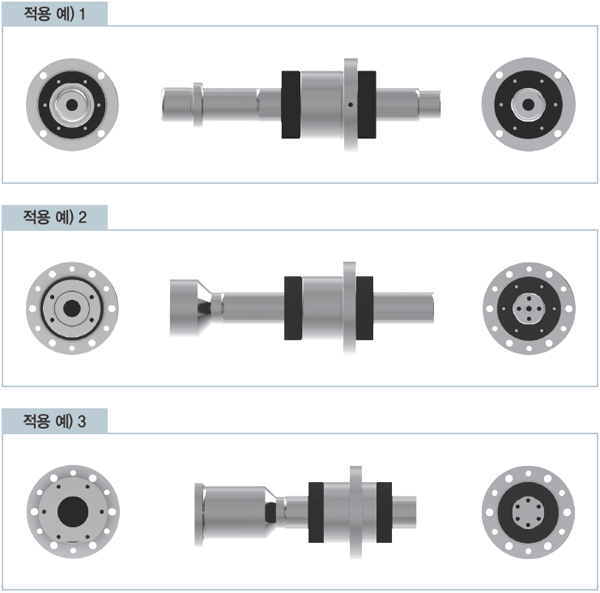

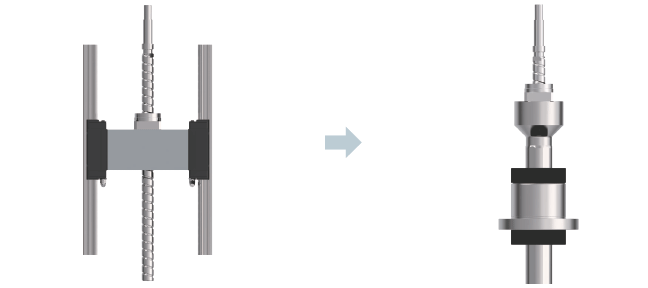

1) 超精密移送导向器

2) 超精密测定装置用Z轴导向器

3) 精密切断机用导向器

4) 高强度压力机用导向器

特制品

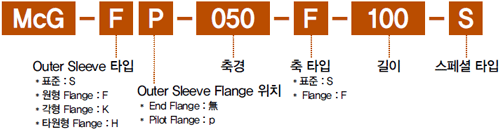

McG 0 0 - 00 - 0 - 000 - S

※ 作为三益本身的设计和生产，对应满足客户的设计提供便利性
