HYH15CA、HYH20CA、HYH20HA、HYH25CA、HYH25HA、HYH30CA、HYH30HA、HYH35CA、HYH35HA、HYH45CA、HYH45HA、HYH55CA、HYH55HA滑块

发布时间：2025-05-05

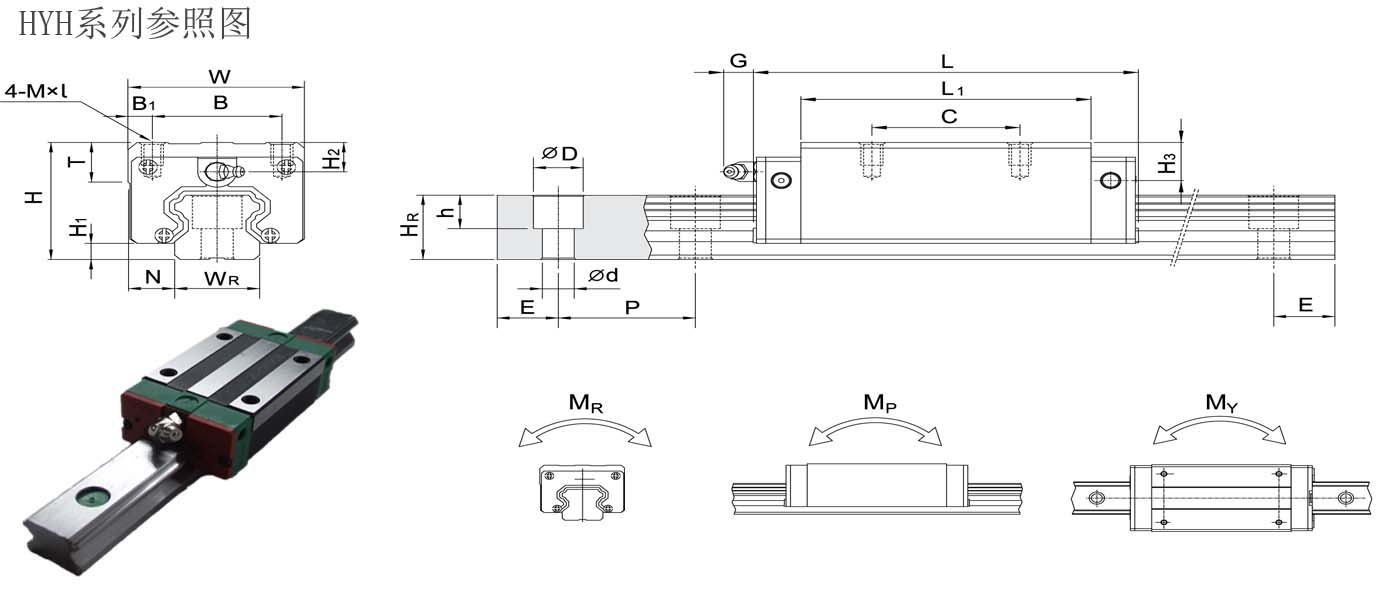

导轨型号	组件尺寸（mm）			滑块尺寸（mm）
	H	H1	N	W	B	B1	C	L1	L	K1	G	M*l	T	H2	H3
HYH15CA	28	4.3	9.5	34	26	4	26	39.4	61.4	10	5.3	M4*5	6	7.95	7.7
HYH20CA	30	4.6	12	44	32	6	36	50.5	77.5	12.25	12	M5*6	8	6	7
HYH20HA							50	65.2	92.2	12.6
HYH25CA	40	5.5	12.5	48	35	6.5	35	58	84	16.8	12	M6*8	8	10	13
HYH25HA							50	78.6	104.6	19.6
HYH30CA	45	6	16	60	40	10	40	70	97.4	20.25	12	M8*10	8.5	9.5	13.8
HYH30HA							60	93	120.4	21.75
HYH35CA	55	7.5	18	70	50	10	50	80	112.4	20.6	12	M8*12	10.2	16	19.6
HYH35HA							72	105.8	138.2	22.5
HYH45CA	70	9.5	20.5	86	60	13	60	97	139.4	23	12.9	M10*17	16	18.5	30.5
HYH45HA							80	128.8	171.2	28.9
HYH55CA	80	13	23.5	100	75	12.5	75	117.7	166.7	27.35	12.9	M12*18	17.5	22	29
HYH55HA							95	155.8	204.8	36.4
导轨型号	导轨尺寸(mm)							导轨的固定螺栓尺寸(mm)	基本动额定负荷C(KN)	基本静额定负荷C0(KN)	容许静力矩			导轨重量	滑块重量
	WR	HR	D	h	d	P	E				MR	MP	MY
											(KN-m)	(KN-m)	(KN-m)	Kg/m	Kg
HYH15CA	15	15	7.5	5.3	4.5	60	20	M4*16	11.38	25.31	0.17	0.15	0.15	1.45	0.18
HYH20CA	20	17.5	9.5	8.5	6	60	20	M5*16	17.75	37.84	0.38	0.27	0.27	2.21	0.3
HYH20HA									21.18	48.84	0.48	0.47	0.47		0.39
HYH25CA	23	22	11	9	7	60	20	M6*20	26.48	56.19	0.64	0.51	0.51	3.21	0.51
HYH25HA									32.75	76	0.87	0.88	0.88		0.69
HYH30CA	28	26	14	12	9	80	20	M8*25	38.74	83.06	1.06	0.85	0.85	4.47	0.88
HYH30HA									47.27	110.13	1.4	1.47	1.47		1.16
HYH35CA	34	29	14	12	9	80	20	M8*25	49.52	102.87	1.73	1.2	1.2	6.3	1.45
HYH35HA									60.21	136.31	2.29	2.08	2.08		1.92
HYH45CA	45	38	20	17	14	105	22.5	M12*35	77.57	155.93	3.01	2.35	2.35	10.41	2.73
HYH45HA									94.54	207.12	4	4.07	4.07		3.61
HYH55CA	53	44	23	20	16	120	30	M14*45	114.44	227.81	5.66	4.06	4.06	15.08	4.17
HYH55HA									139.35	301.26	7.49	7.01	7.01		5.49
