GGB16AB、GGB20AB、GGB25AB、GGB30AB、GGB35AB、GGB45AB、GGB55AB、GGB65AB、GGB85滑块轴承 — 搜轴承黑板报

搜轴承 -- 黑板报 -- GGB16AB、GGB20AB、GGB25AB、GGB30AB、GGB35AB、GGB45AB、GGB55AB�...

GGB16AB、GGB20AB、GGB25AB、GGB30AB、GGB35AB、GGB45AB、GGB55AB、GGB65AB、GGB85滑块轴承

发布时间：2025-06-20

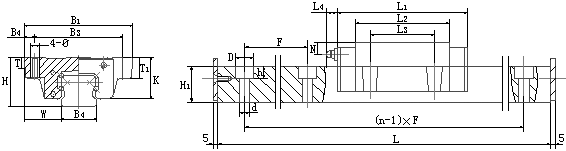

型号	导轨副		滑块尺寸
	尺寸
	H	W	B₁	B₂	B₃	K	T	T₁	Ø	L₁	L₂	L₃

GGB16AB	24	15.5	47	4.5	38	19.4	7	11	4.5	58	40.5	30
GGB20AB	30	21.5	63	5	53	24	10	10	7	70	50	40
GGB20ABL										86	66
GGB25AB	37	23.5	70	6.5	57	30.5	12	16	7	79.5	59	45
GGB25ABL	-36									98.5	78
GGB30AB	42	31	90	9	72	35	10	18	9	95.2	70	52
GGB30ABL										117.2	92
GGB35AB	48	33	100	9	82	38	13	21	11	107.8	81	62
GGB35ABL										131.8	105
GGB45AB	62	37.5	120	10	100	51	15	25	13	135	102	80
GGB45ABL	-60									163	130
GGB55AB	70	43.5	140	12	116	57	20	29	14	161	118	95
GGB55ABL										199	156
GGB65AB	90	53.5	170	14	142	76	23	37	16	195	147	110
GGB65ABL										255	207
GGB85AB	110	65	215	15	185	94	30	55	18	243.4	179	140
GGB85ABL										300.4	236
油杯尺寸			导轨尺寸					额定	额定	额定力矩
								动载	静载
L₄	G	N	B₄	H₁	d×D×h	F	单根大长度L_max	C	C₀	M_A	M_B	M_C
								(KN)	(KN)	(N.m)	(N.m)	(N.m)
2.5	Φ4	4	16	15	4.5×7.5×5.3	60	500	6.07	6.8	55.5	55.5	88.8
11	M6	6	20	18	6×9.5×8.5	60	1400	11.6	14.5	92.4	92.4	154
								13.6	20.3	121.8	121.8	203
11	M6	7.2	23	22	7×11×9	60	3000	17.7	22.6	149.8	149.8	246
								20.7	34.97	244.8	244.8	402
11	M6	7	28	26	9×14×12	80	3000	27.6	34.4	311.3	311.3	546
								33.4	45.8	560	560	745.2
11	M6	8	34	29	9×14×12	80	3000	35.1	47.2	488	488	790
								39.96	64.85	681	681	1102.45
11	M6	12	45	38	14×20×16	100	3000	42.5	71	848	848	1448
						-105		64.4	102.1	1345.4	1345.4	2247.25
14	M8×1	12	53	44	16×23×20	120	3000	79.4	101	1547	1547	2580
								92.2	142.5	2264.3	2264.3	3776.25
14	M8×1	12	63	53	18×26×22	150	3000	115	163	3237	3237	4860
								148	224.5	4627.5	4627.5	6945.75
14	M8×1	14	85	65	24×35×28	180	3000	172.2	257.4	6076.4	6076.4	12842
								202.3	327.6	9946.3	9946.3	15410

注：

1).表中M_A、M_B、M_C如图指的是一个滑块的额定力矩值。
2).表中L_max为导轨单根大长度，如接长另行协商（接长导轨建议配打孔安装）。
3).如选用上表中括号内数字，订购时请特别注明。
