搜轴承 -- 黑板报 -- HYW15CA、HYW20CA、HYW20HA、HYW25CA、HYW25HA、HYW30CA、HYW30HA�...

HYW15CA、HYW20CA、HYW20HA、HYW25CA、HYW25HA、HYW30CA、HYW30HA、HYW35CA、HYW35HA、HYW45CA、HYW45HA、HYW55CA、HYW55HA滑块

发布时间：2026-09-27

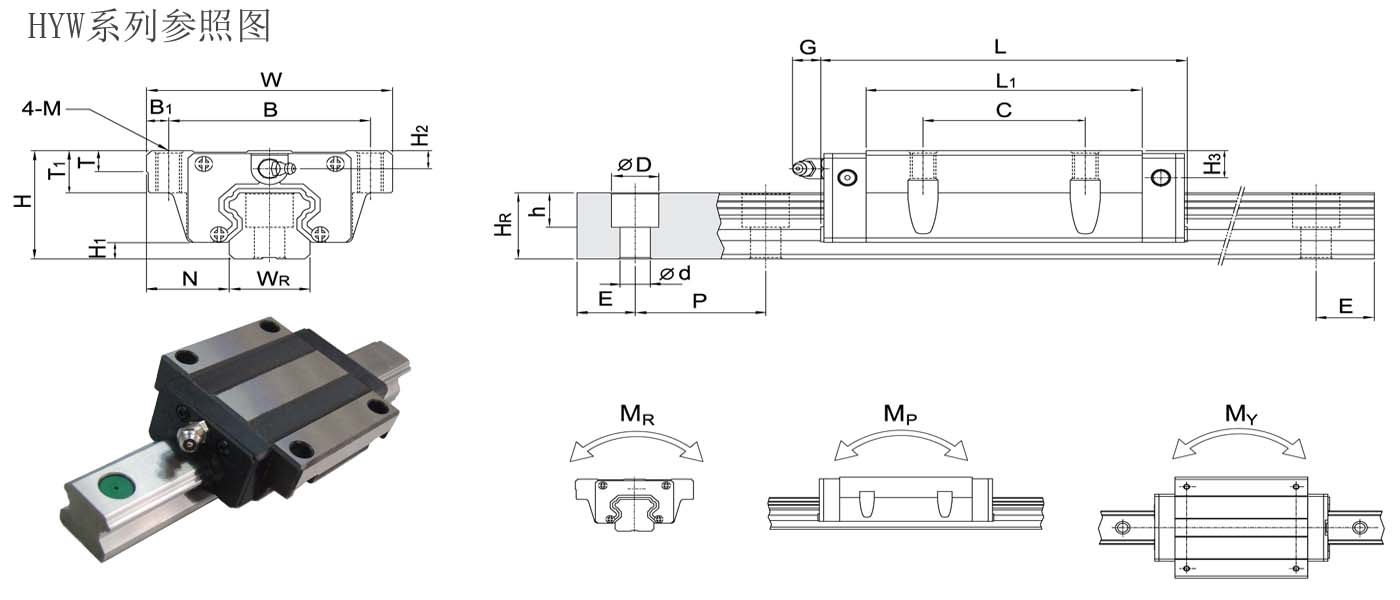

滑块型号	组件尺寸（mm）			滑块尺寸（mm）
	H	H1	N	W	B	B1	C	L1	L	K1	G	M	T	T1	H2	H3
HYW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	5.3	M5	6	8.9	3.95	3.7
HYW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	12	M6	8	10	6	7
HYW20HA								65.2	92.2	17.6
HYW25CA	36	5.5	23.5	70	57	6.5	45	58	84	11.8	12	M8	8	14	6	9
HYW25HA								78.6	104.6	22.1
HYW30CA	42	6	31	90	72	9	52	70	97.4	14.25	12	M10	8.5	16	6.5	10.8
HYW30HA								93	120.4	25.75
HYW35CA	48	7.5	33	100	82	9	62	80	112.4	14.6	12	M10	10.1	18	9	12.6
HYW35HA								105.8	138.2	27.5
HYW45CA	60	9.5	37.5	120	100	10	80	97	139.4	13	12.9	M12	15.1	22	8.5	20.5
HYW45HA								128.8	171.2	28.9
HYW55CA	70	13	43.5	140	116	12	95	117.7	166.7	17.35	12.9	M14	17.5	26.5	12	19
HYW55HA								155.8	204.8	36.4
滑块型号	导轨尺寸(mm)							导轨的固定螺栓尺寸(mm)	基本动额定负荷C(KN)	基本静额定负荷C0(KN)	容许静力矩			导轨重量	滑块重量	导轨型号
	WR	HR	D	h	d	P	E				MR	MP	MY
											(KN-m)	(KN-m)	(KN-m)	Kg/m	lg
HYW15CA	15	15	7.5	5.3	4.5	60	20	M4*16	11.38	25.31	0.17	0.15	0.15	1.45	0.17	HYR15
HYW20CA	20	17.5	9.5	8.5	6	60	20	M5*16	17.75	37.84	0.38	0.27	0.27	2.21	0.4	HYR20
HYW20HA									21.18	48.84	0.48	0.47	0.47		0.52	HYR20
HYW25CA	23	22	11	9	7	60	20	M6*20	26.48	56.19	0.64	0.51	0.51	3.21	0.59	HYR25
HYW25HA									32.75	76	0.87	0.88	0.88		0.8	HYR25
HYW30CA	28	26	14	12	9	80	20	M8*25	38.74	83.06	1.06	0.85	0.85	4.47	1.09	HYR30
HYW30HA									47.27	110.13	1.4	1.47	1.47		1.44	HYR30
HYW35CA	34	29	14	12	9	80	20	M8*25	49.52	102.87	1.73	1.2	1.2	6.3	1.56	HYR35
HYW35HA									60.21	136.31	2.29	2.08	2.08		2.06	HYR35
HYW45CA	45	38	20	17	14	105	22.5	M12*35	77.57	155.93	3.01	2.35	2.35	10.41	2.79	HYR45
HYW45HA									94.54	207.12	4	4.07	4.07		3.69	HYR45
HYW55CA	53	44	23	20	16	120	30	M14*45	114.44	227.81	5.66	4.06	4.06	15.08	4.52	HYR55
HYW55HA									139.35	301.26	7.49	7.01	7.01		5.96	HYR55
