SGV12-600滚柱交叉导轨、SGV15-700滚柱交叉导轨、SGV18-800滚柱交叉导轨、SGV2-105滚柱交叉导轨、SGV3-175滚柱交叉导轨、SGV4-280滚柱交叉导轨、SGV6-350滚柱交叉导轨、SGV9-700滚柱交叉导轨、SGV12-700滚柱交叉导轨、SGV15-800滚柱交叉导轨、SGV18-900滚柱交叉导轨、SGV2-120滚柱交叉导轨、SGV3-200滚柱交叉导轨

发布时间：2026-06-25

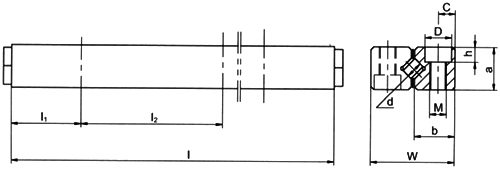

参数 d W a b c M l1 l2 D h 额定载荷(kN)

型号 Cz C0z

SGV2 2 12 6 5.5 2.5 M3 7.5 15 4.4 2 0.17 0.12

SGV3 3 18 8 8.3 3.5 M4 12.5 25 6 3.1 0.27 0.36

SGV4 4 22 11 10.2 4.5 M5 20 40 8 4.2 0.63 0.76

SGV6 6 30 15 14.4 6 M6 25 50 9.5 5.2 1.7 1.9

SGV9 9 40 20 19.2 8 M8 50 100 10.5 6.2 4.3 4.36

SGV12 12 58 28 28 12 M10 14 8.2 7.2 7.6

SGV15 15 71 36 34.4 14 M12 17.5 10.2 11.2 12.3

SGV18 18 83 40 40.2 18 M14 20 12.2 15.9 17.8

BEARINGPOWER 导轨长度与滚柱个数 Cz-单个滚柱的额定动载荷 Coz-单个滚柱的额定静载荷 AZI

SGV2 导轨长度l 30 45 60 75 90 105 120 　 GZV2

滚柱个数Z 5 8 11 13 16 18 21

SGV3 导轨长度l 50 75 100 125 150 175 200 　 GZV3

滚柱个数Z 7 10 14 17 21 24 28

SGV4 导轨长度l 80 120 160 200 240 280 320 　 GZV4

滚柱个数Z 7 11 15 19 23 27 31

SGV6 导轨长度l 100 150 200 250 300 350 400 450 500 600 GZV6

滚柱个数Z 7 10 13 17 20 24 27 31 34 41

SGV9 导轨长度l 200 300 400 500 600 700 1200 　 GZV9

滚柱个数Z 10 15 20 25 30 35 60

SGV12 导轨长度l 200 300 400 500 600 700 800 　 GZV12

滚柱个数Z 7 10 14 17 21 24 28

SGV15 导轨长度l 300 400 500 600 700 800 900 1000 　 GZV15

滚柱个数Z 8 11 13 16 19 22 25 27

SGV18 导轨长度l 400 500 600 700 800 900 1000 1100 1200 1300 GZV18

滚柱个数Z 9 11 13 16 18 20 23 25 27 31

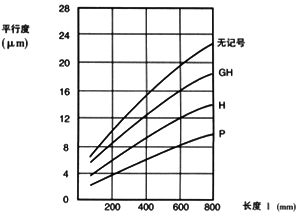

普通级：无标号、普高级：GH 、高级：H 、精密级：P 注：1.E=1/2名义高度+滚子半径 2.高度相互配对是指同一台面上床身所需使用的4根导轨、标注同一出厂编号
