CMFZD3212-3.5滚珠丝杠、CMFZD4010-5滚珠丝杠、CMFZD4012-5滚珠丝杠、CMFZD4016-5滚珠丝杠、CMFZD5010-5滚珠丝杠、CMFZD5016-5滚珠丝杠、CMFZD6310-5滚珠丝杠、CMFZD6320-5滚珠丝杠、滚珠丝杠副发热率低，温升小以及在加工过程中对丝杠采取预拉伸并预紧消除轴向间隙等措施，使丝杠副具有高的定位精度和重复定位精度

发布时间：2025-05-05

规格代号	公称直径 d0	公称导程 Ph0	丝杠直径 d1	钢球直径 Dw	丝杠底径 d2	循环总圈数 n	动载荷Ca KN	静载荷C0a KN	刚度Kc N/μm	D1(g6)	D2	L2	D3	B	D4	D5	D6	D7	H	M	L1
CMFZD2506-5	25	6	24	3.969	21.1	2.5x2	21.5	55.8	1322	53	53	20	76	11	64	5.5	9.5	56	5	M6	122
CMFZD2508-2.5	25	8	24	4.763	20.5	2.5x1	14.9	32.3	698	58	58	15	85	15	71	6.6	11	65	6.5	M6	106
CMFZD2508-3.5	25	8	24	4.763	20.5	2.5x1	20	46.6	962	58	58	15	85	15	71	6.6	11	65	6.5	M6	122
CMFZD2808-5	28	8	28	4.763	24.5	2.5x2	28.7	74.6	1567	60	60	15	104	18	82	11	18	82	11	M6	164
CMFZD2810-2.5	28	10	28	4.763	24.5	2.5x1	15.8	37.3	806	60	60	15	94	15	76	9	15	74	9	M6	128
CMFZD3208-5	32	8	31	4.763	27.5	2.5x2	30.6	85.3	1706	66	66	15	100	15	82	9	15	80	9	M6	154
CMFZD3210-5	32	10	31	6.35	26.4	2.5x2	44.6	113.4	1771	74	74	15	108	15	90	9	15	88	9	M6	189
CMFZD3212-2.5	32	12	31	6.35	26.4	2.5x1	24.5	56.7	911	74	74	15	108	18	90	9	15	88	9	M6	144
CMFZD3212-3.5	32	12	31	6.35	26.4	2.5x1	32.7	79.3	1255	74	74	15	108	18	90	9	15	88	9	M6	164
CMFZD4010-5	40	10	39	6.35	34.4	2.5x2	49.3	138.3	2144	82	82	20	124	18	102	11	18	88	11	M6	193
CMFZD4012-5	40	12	39	7.144	33.9	2.5x2	57.7	157	2186	84	84	20	126	18	104	11	18	100	11	M8x1	225
CMFZD4016-5	40	16	39	7.144	33.9	2.5x2	57.6	157	2171	86	86	20	128	18	106	11	18	102	11	M8x1	273
CMFZD5010-5	50	10	49	6.35	44.4	2.5x2	55.2	177.4	2582	93	93	20	135	18	113	11	18	108	11	M8x1	193
CMFZD5016-5	50	16	49	7.938	43.3	2.5x2	74.6	222.7	2629	105	105	20	152	25	128	14	20	124	13	M8x1	285
CMFZD6310-5	63	10	61	6.35	56.3	2.5x2	60.9	224	3079	108	108	20	154	22	130	14	20	126	13	M8x1	197
CMFZD6320-5	63	20	61	10	53.8	2.5x2	106.1	337.8	3247	122	122	20	180	28	150	18	26	150	17.5	M8x1	345

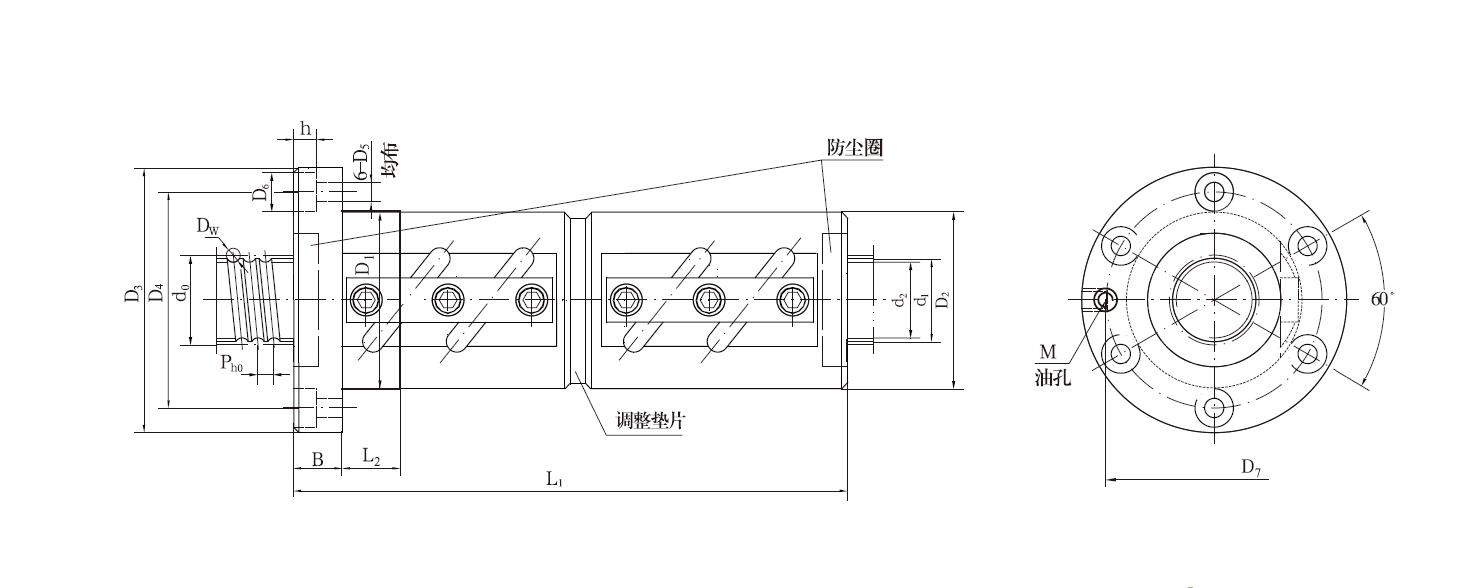

CMFZD型外循环插管埋入式垫片预紧滚珠丝杠副

滚珠丝杠副的特点

1.传动效率高
在滚珠丝杠副中，自由滚动的滚珠将力与运动在丝杠与螺母之间传递。这一传动方式取代了传统螺纹丝杠副的丝杠与螺母间直接作用方式，因而以极小滚动摩擦代替了传统丝杠的滑动摩擦，使滚珠丝杠副传动效率达到90%以上，整个传动副的驱动力矩减少至滑动丝杠的1/3左右，发热率也因此得以大幅降低。

2.定位精度高
滚珠丝杠副发热率低，温升小以及在加工过程中对丝杠采取预拉伸并预紧消除轴向间隙等措施，使丝杠副具有高的定位精度和重复定位精度。

3.传动可逆性
滚珠丝杠副没有滑动丝杠粘滞摩擦，消除了在传动过程中可能出现的爬行现象，滚珠丝杠副能够实现两种传动方式——将旋转运动转化为直线运动或将直线运动转化为旋转运动并传递动力。

4.使用寿命长
由于对丝杠滚道形状的准确性、表面硬度、材料的选择等方面加以严格控制，滚珠丝杠副的实际寿命远高于滑动丝杠。

5.同步性能好
由于滚珠丝杠副运转顺滑、消除轴向间隙以及制造的一致性，采用多套滚珠丝杠副方案驱动同一装置或多个相同部件时，可获得很好的同步工作。
