GZD20X70滚柱导轨块是一种精密的直线运动滚动元件，具有较高的承载能力和较高的刚性，在反复动作、起动、停止、往复运动频率较高的情况下可减少整机重量和传动机构及动力费用,滚柱导轨块的应用面较广，小规格的可用在模具、仪器等的直线运动部件上，大规格的则可用于重型机床、精密仪器的平面直线运动，尤其适用于NC、CNC数控机床

发布时间：2025-05-04

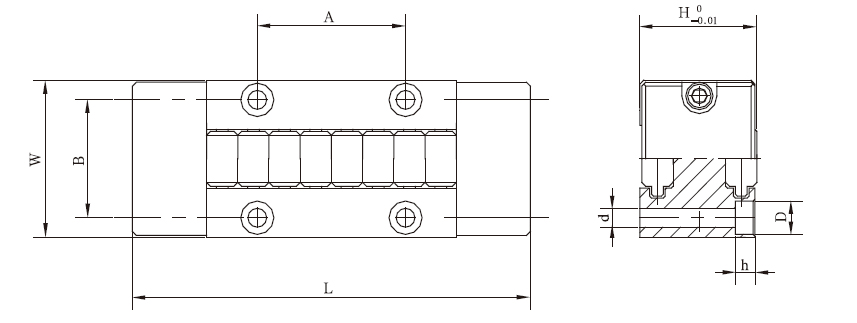

型号	长度L	宽度W	高度H	安装孔直径dxDxh	安装孔中心距A	安装孔中心距B	额定动载C(KN)	额定静载C0(KN)	重量（Kg）滑块/个
GZD15x53	52.8	26.5	15	Φ3.4	19	19.3	23	29	0.12
GZD20x70	70	30	20	Φ3.6xΦ6x4	26	23	38.3	53.4	0.25
GZD30x123	123	40	30	Φ4.5xΦ8.5x5	58	30	63.5	72.3	0.92
GZD40x132	132	51.4	40	Φ5.5xΦ10x6	50.8	41.5	89.1	121	1.7

GZD滚柱导轨块

产品描述

滚柱导轨块是一种精密的直线运动滚动元件，具有较高的承载能力和较高的刚性，在反复动作、起动、停止、往复运动频率较高的情况下可减少整机重量和传动机构及动力费用。

滚柱导轨块可获得较高的灵敏度和高性能的平面直线运动。在重载或变载的情况下，弹性变形较小且能获得平稳的直线运动，没有爬行。

滚柱导轨块由于其滚动体——滚柱在滚动时导向好，能自动定心，故可提高机械的定位精度。

滚柱导轨块中的滚柱在基体中循环运动，故采用滚动导轨块，不受机床床身长度的限制，可根据承载大小及选用规格确定导轨块数量。

滚柱导轨块的应用面较广，小规格的可用在模具、仪器等的直线运动部件上，大规格的则可用于重型机床、精密仪器的平面直线运动，尤其适用于NC、CNC数控机床。

基本结构

滚柱导轨块主要由滑块、滚柱及返向器组成。滚柱在经过淬硬并精密研磨的滑块中做无限循环运动。为防止滚柱从滑块中脱落，将滚柱设计台阶滚柱，滑块设计有特殊的卡槽，使得滚柱有自动定心功能，运动时不偏移，有利于在载荷作用下运动灵活，使用寿命长。

精度

滚柱导轨块的精度主要由导轨块的高度确定。同一平面内使用的多个滚柱导轨块，为了得到均衡的载荷分布，必须保证同组滚柱导轨块高度尺寸一致。高度偏差范围一般为0~-10μm。
