XSVR1210-B1滚珠丝杠、XSVR1510-B1滚珠丝杠、XSVR1520-A1滚珠丝杠、XSVR2010-B1滚珠丝杠、XSVR2020-A1滚珠丝杠

发布时间：2019-12-01

d:外径 Screw O.D. I:导程 Lead Da:珠径 Ball Dia n:珠圈数 Number of Circuits

Ca:动额定负荷 Basic Dynamic Rating Load(Kgf) Coa:静额定负荷 Basic Static Rating Load(Kgf)

螺帽型号

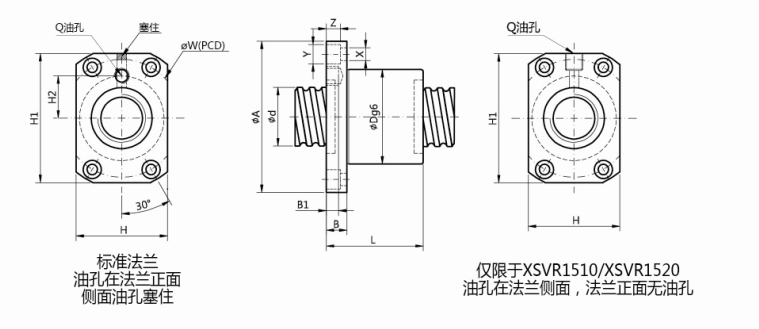

螺杆，螺帽的基本数据 Dimensions

Nut Model No.

d

I

Da

D

A

B

B1

L

W

H

H1

H2

X

Y

Z

Q

n

Ca

Coa

编号

XSVR1210-B1

12

10

2.5

30

50

10

5

53

40

32

45

15

4.5

8

4.5

M6

2.7*1

513

1004

1

XSVR1510-B1

15

10

3.175

34

58

10

5

57

45

34

50

-

5.5

9.5

5.5

M6

2.7*1

802

1634

2

XSVR1520-A1

15

20

3.175

34

58

10

5

60

45

34

50

-

5.5

9.5

5.5

M6

1.8*1

549

1097

3

XSVR2010-B1

20

10

3.969

46

74

13

6.5

57

59

46

66

24

6.6

11

6.5

M6

2.7*1

1252

2748

4

XSVR2020-A1

20

20

3.175

46

74

13

6.5

70

59

46

66

24

6.6

11

6.5

M6

1.8*1

630

1422

5

上一篇：SFT02005-5滚珠丝杠、SFT02505-5滚珠丝杠、SFT02510-2.5滚珠丝杠、SFT03205-5滚珠丝杠、SFT03206-5滚珠丝杠、SFT03208-5滚珠丝杠、SFT03210-5滚珠丝杠、SFT03220-2.5滚珠丝杠、SFT04005-5滚珠丝杠、SFT04010-5滚珠丝杠 —— 下一篇：SFK00401滚珠丝杠、SFK00601滚珠丝杠、SFK00801滚珠丝杠、SFK00802滚珠丝杠、SFK0082.5滚珠丝杠、SFK01002滚珠丝杠、SFK01004滚珠丝杠、SFK01202滚珠丝杠、SFK01402滚珠丝杠、SFK01602滚珠丝杠

返回搜轴承首页

d:外径 Screw O.D. I:导程 Lead Da:珠径 Ball Dia n:珠圈数 Number of Circuits
Ca:动额定负荷 Basic Dynamic Rating Load(Kgf) Coa:静额定负荷 Basic Static Rating Load(Kgf)
螺帽型号	螺杆，螺帽的基本数据 Dimensions
Nut Model No.	d	I	Da	D	A	B	B1	L	W	H	H1	H2	X	Y	Z	Q	n	Ca	Coa	编号
XSVR1210-B1	12	10	2.5	30	50	10	5	53	40	32	45	15	4.5	8	4.5	M6	2.7*1	513	1004	1
XSVR1510-B1	15	10	3.175	34	58	10	5	57	45	34	50	-	5.5	9.5	5.5	M6	2.7*1	802	1634	2
XSVR1520-A1	15	20	3.175	34	58	10	5	60	45	34	50	-	5.5	9.5	5.5	M6	1.8*1	549	1097	3
XSVR2010-B1	20	10	3.969	46	74	13	6.5	57	59	46	66	24	6.6	11	6.5	M6	2.7*1	1252	2748	4
XSVR2020-A1	20	20	3.175	46	74	13	6.5	70	59	46	66	24	6.6	11	6.5	M6	1.8*1	630	1422	5
