MBC12WN导轨滑块、MBC15WN导轨滑块、MBC09SN滑块轴承、MBC12SN滑块轴承、MBC15SN滑块轴承、MBC09WN滑块轴承、MBC12WN滑块轴承、MBC15WN滑块轴承、MBX15WN天津八零动力直线导轨滑块、MBX09SN天津八零动力直线导轨滑块、MBX12SN天津八零动力直线导轨滑块、MBX15SN天津八零动力直线导轨滑块、MBX09WN天津八零动力直线导轨滑块

发布时间：2026-03-22

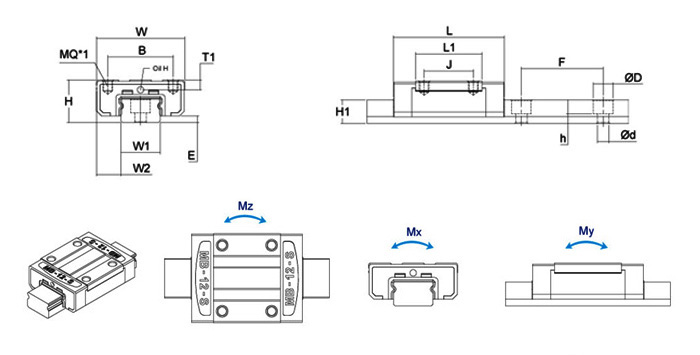

MB系列规格尺寸表＞＞＞MBX标准型

型号 组装规格-mm 滑块尺寸-mm 滑块尺寸-mm 额定负载-kgf 静额定力矩-kgf-m 重量
H W W2 E L B J MQ I L1 Oil-H T1 N W1 H1 F d D h WH C C0 MX MY MZ 滑块-kgf 滑轨-kgf/m
MBX09SN 10 20 5.5 2.2 30.8 15  10  M3 2.8 19.5 Φ1.5 2.4 - 9   6.05  20  3.5  6 3.3 - 205 230 1.06  0.85  0.85  0.016 0.39
MBX12SN 13 27 7.5 2 34 20  15  M3 3.2 20.3 Φ2 3 - 12   7.25  25  3.5  6 4.25  - 335 350 2.29  1.19  1.19  0.032 0.63
MBX15SN 16 32 8.5 4 42 25  20  M3 3.5 25.3 M3 3.5 5 15  9.5  40  3.5  6 4.5 - 555 570 4.00  2.60  2.60  0.053 1.05
MBX09WN 12 30 6 4 39 21  12  M3 2.8 26.7 Φ1.5 2.3 - 18   7.25  30  3.5  6 4.5 - 265 330 3.12  1.39  1.61  0.035 0.98
MBX12WN 14 40 8 3.8 44.5 28  15  M3 3.5 30.5 Φ2 3 - 24  8.7  40  4.5  8 4.5 - 440 530 6.60  2.62  2.62  0.063 1.53
MBX15WN 16 60 9 4 55.5 45  20  M4 4.5 38.5 M3 3.5 5 42  9.5  40  4.5  8 4.5 23 740 855 17.50  5.10  5.10  0.130  2.97

MB系列规格尺寸表＞＞＞MBC链带型

型号 组装规格-mm 滑块尺寸-mm 滑块尺寸-mm 额定负载-kgf 静额定力矩-kgf-m 重量
H W W2 E L B J MQ I L1 Oil-H T1 N W1 H1 F d D h WH C C0 MX MY MZ 滑块-kgf 滑轨-kgf/m
MBC09SN 10 20 5.5 2.2 30.8 15  10  M3 2.8 19.5 Φ1.5 2.4 - 9   6.05  20  3.5  6 3.3 - 270 230 1.06  0.85  0.85  0.016 0.39
MBC12SN 13 27 7.5 2 34 20  15  M3 3.2 20.3 Φ2 3 - 12   7.25  25  3.5  6 4.25  - 400 350 2.29  1.19  1.19  0.032 0.63
MBC15SN 16 32 8.5 4 42 25  20  M3 3.5 25.3 M3 3.5 5 15  9.5  40  3.5  6 4.5 - 665 570 4.00  2.60  2.60  0.053 1.05
MBC09WN 12 30 6 4 39 21  12  M3 2.8 26.7 Φ1.5 2.3 - 18   7.25  30  3.5  6 4.5 - 325 330 3.12  1.39  1.61  0.035 0.98
MBC12WN 14 40 8 3.8 44.5 28  15  M3 3.5 30.5 Φ2 3 - 24  8.7  40  4.5  8 4.5 - 545 530 6.60  2.62  2.62  0.063 1.53
MBC15WN 16 60 9 4 55.5 45  20  M4 4.5 38.5 M3 3.5 5 42  9.5  40  4.5  8 4.5 23 910 855 17.50  5.10  5.10  0.130  2.97
