ZEV-E-S12X5RX2-3丝杠、ZEV-E-S12X5RX2-3滚珠丝杠、R2542-430-01滚珠丝杠、R2542-430-01滚珠丝杠、R254243001滚珠丝杠、ZEV-E-S12X10RX2-2丝杠、ZEV-E-S12X10RX2-2滚珠丝杠、R2542-430-11滚珠丝杠、R2542-430-11滚珠丝杠、R254243011滚珠丝杠、ZEV-E-S16X5RX3-3丝杠、ZEV-E-S16X5RX3-3滚珠丝杠

发布时间：2025-10-22

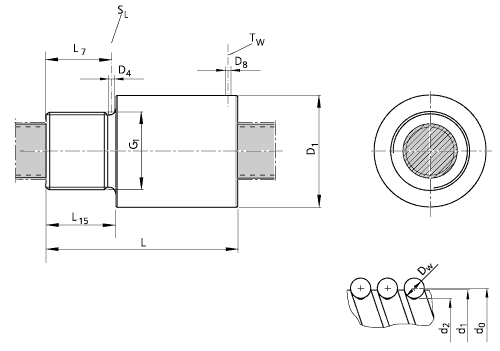

规格部件号额定载荷速度尺寸(mm)

d0×P×Dw - i 动载静载 Vmax d1 d2 D1 D4 D8 G1 L L7 L15 轴向间隙

C C0 [m/min] H10 ±0.3 (mm)

(N) (N) 大

12×5R×2-3 2542-430-01 2300 3500 30 11.4 9.9 25.5 2.7 3.2 M20×1 36 8.5 10 0.1

12×10R×2-2 2542-430-11 1500 2200 60 11.4 9.9 25.5 2.7 3.2 M20×1 40 8.5 10 0.1

16×5R×3-3 2542-000-01 5600 7100 25 15 12.9 32.5 2.7 4.2 M26×1.5 40 10.5 12 0.1

16×10R×3-3 2542-000-11 5800 7400 50 15 12.9 32.5 2.7 4.2 M26×1.5 54 10.5 12 0.1

20×5R×3-4 2542-100-01 8600 12900 20 19 16.9 38 2.7 8 M35×1.5 50 12.5 14 0.1

不带密封(无首次上润滑油)、带轴向间隙、用于滚压精密丝杠SN-R、公差等级75,T9

d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=螺母内滚珠螺旋圈数

上一篇：R2542-000-01滚珠丝杠、R2542-000-01滚珠丝杠、R254200001滚珠丝杠、ZEV-E-S16X10RX3-3丝杠、ZEV-E-S16X10RX3-3滚珠丝杠、R2542-000-11滚珠丝杠、R2542-000-11滚珠丝杠、R254200011滚珠丝杠、ZEV-E-S20X5RX3-4丝杠、ZEV-E-S20X5RX3-4滚珠丝杠、R2542-100-01滚珠丝杠、R2542-100-01滚珠丝杠、R254210001滚珠丝杠 —— 下一篇：R1512-5-7012滚珠丝杠、R1512-570-12滚珠丝杠、R151257012丝杠型号、ZEM-E-S63X10RX6-6丝杠、ZEM-E-S63X10RX6-6滚珠丝杠、R1512-6-4012滚珠丝杠、R1512-640-12滚珠丝杠、R151264012丝杠型号

返回搜轴承首页

规格	部件号	额定载荷		速度	尺寸(mm)


d0×P×Dw - i		动载	静载	Vmax	d1	d2	D1	D4	D8	G1	L	L7	L15	轴向间隙
		C	C0	[m/min]			H10				±0.3			(mm)
		(N)	(N)	[m/min]			H10				±0.3			大
12×5R×2-3	2542-430-01	2300	3500	30	11.4	9.9	25.5	2.7	3.2	M20×1	36	8.5	10	0.1
12×10R×2-2	2542-430-11	1500	2200	60	11.4	9.9	25.5	2.7	3.2	M20×1	40	8.5	10	0.1
16×5R×3-3	2542-000-01	5600	7100	25	15	12.9	32.5	2.7	4.2	M26×1.5	40	10.5	12	0.1
16×10R×3-3	2542-000-11	5800	7400	50	15	12.9	32.5	2.7	4.2	M26×1.5	54	10.5	12	0.1
20×5R×3-4	2542-100-01	8600	12900	20	19	16.9	38	2.7	8	M35×1.5	50	12.5	14	0.1
不带密封(无首次上润滑油)、带轴向间隙、用于滚压精密丝杠SN-R、公差等级75,T9
d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=螺母内滚珠螺旋圈数
