DTII03A6103Y Z传送机专用轴承座、DTII03A6104传送机专用轴承座、DTII03A5121传送机专用轴承座、DTII03A5123Y Z传送机专用轴承座、DTII03A5124传送机专用轴承座、DTII03A6123Y Z传送机专用轴承座、DTII03A6124传送机专用轴承座、DTII03A5141传送机专用轴承座、DTII03A5143Y Z传送机专用轴承座、DTII03A5144传送机专用轴承座

发布时间：2025-06-20

B	许用	许用	D	轴承	轴承座	光面			胶面
	扭矩	合力		型号		光面			胶面
mm	kN·N	kN	mm		图号	转动惯量	质量	图号	转动惯量	质量	人字形图号	菱形图号
						kg ·m²	kg	图号	kg·m²	kg	人字形图号	菱形图号
500	2.7	49	500	1316	DTⅡZ1208	5	250	DTⅡ01A4081	6	264	DTⅡ01A4083Y Z	DTⅡ01A4084
650	3.5	40	500		DTⅡZ1308	6.5	280	DTⅡ02A4081	7.8	298	DTⅡ02A4083Y Z	DTⅡ02A4084
	4.1	40	630			16.3	324	DTⅡ02A5081	18.5	347	DTⅡ02A5083Y Z	DTⅡ02A5084
	6.3	59	500	3520	DTⅡZ1210	6.5	376	DTⅡ02A4101	7.8	393	DTⅡ02A4103Y Z	DTⅡ02A4104
	7.3	80	630		DTⅡZ1310	16.3	429	DTⅡ02A5101	18.5	451	DTⅡ02A5103Y Z	DTⅡ02A5104
800	4.1	40	500			7.8	432	DTⅡ03A4101	9.8	453	DTⅡ03A4103Y Z	DTⅡ03A4104
	6	50	630			19.5	492	DTⅡ03A5101	23.5	521	DTⅡ03A5103Y Z	DTⅡ03A5104
	7	50	800						25	782	DTⅡ03A6103Y Z	DTⅡ03A6104
	12	80	630	3524	DTⅡZ1212	23.8	752	DTⅡ03A5121	29.5	776	DTⅡ03A5123Y Z	DTⅡ03A5124
	12	80	800	3524	DTⅡZ1312				58	887	DTⅡ03A6123Y Z	DTⅡ03A6124
	20	100	630	3528	DTⅡZ1114	28.5	844	DTⅡ03A5141	32	920	DTⅡ03A5143Y Z	DTⅡ03A5144
	2×16	100	630		DTⅡZ1214				32	967	DTⅡ03A5143S	DTⅡ03A5144S
	20	110	800		DTⅡZ1314				66.3	1095	DTⅡ03A6143Y Z	DTⅡ03A6144
	2×16	110							66.3	1143	DTⅡ03A6143S	DTⅡ03A6144S
	32	160		3532	DTⅡZ1116				67.5	1253	DTⅡ03A6163Y Z	DTⅡ03A6164
	32				DTⅡZ1216				67.5	1253	DTⅡ03A6163Y Z	DTⅡ03A6164
	2×23				DTⅡZ1316				67.5	1287	DTⅡ03A6163S	DTⅡ03A6164S

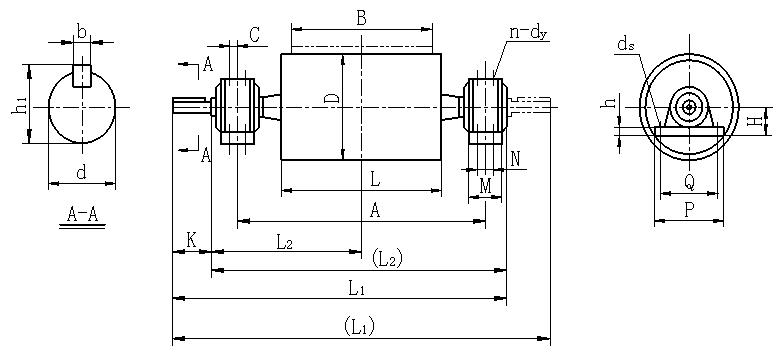

B	D	图号	A	L	L₁	L₂	K	M	N	Q	P	H	h	h₁	d	b	d_s	C	n—dy
500	500	DTⅡ01A4081	850	600	1114	495	140	70	-	350	410	120	33	74.5	70	20	M20	22	2-M8×1
		DTⅡ01A4083Y Z
		DTⅡ01A4084
650		DTⅡ02A4081	1000	750	1264	570
		DTⅡ02A4083Y Z
		DTⅡ02A4084
	630	DTⅡ02A5081
		DTⅡ02A5083Y Z
		DTⅡ02A5084
	500	DTⅡ02A4101			1324	590	170	80	-	380	460	135	46	95	90	25	M24	26	4-M8×1
		DTⅡ02A4103Y Z
		DTⅡ02A4104
	630	DTⅡ02A5101
		DTⅡ02A5103Y Z
		DTⅡ02A5104
	500	DTⅡ02A4121	1050		1419	615	210	110	-	440	530	155		116	110	28		32
		DTⅡ02A4123Y Z
		DTⅡ02A4124
	630	DTⅡ02A5121
		DTⅡ02A5123Y Z
		DTⅡ02A5124
800	500	DTⅡ03A4101	1300	950	1624	740	170	80	-	380	460	135		95	90	25		26
		DTⅡ03A4103Y Z
		DTⅡ03A4104
	630	DTⅡ03A5101
		DTⅡ03A5103Y Z
		DTⅡ03A5104
	800	DTⅡ03A6103Y Z
		DTⅡ03A6104
	630	DTⅡ03A5121			1669		210	110	-	440	530	155		116	110	28	M30	32
		DTⅡ03A5123Y Z
		DTⅡ03A5124
	800	DTⅡ03A6123Y Z
		DTⅡ03A6124
	630	DTⅡ03A5141			1724	750	250	120	-	480	570	170	63	137	130	32		37
		DTⅡ03A5143Y Z
		DTⅡ03A5144
		DTⅡ03A5143S			2000	1500
		DTⅡ03A5144S
	800	DTⅡ03A6143Y Z			1724	750
		DTⅡ03A6144
		DTⅡ03A6143S			2000	1500
		DTⅡ03A6144S
		DTⅡ03A6163Y Z	1400		1839	800		200	105	520	640	200	60	158	150	36		43	4-M10×1
		DTⅡ03A6164
		DTⅡ03A6163S			2100	1600
		DTⅡ03A6164S
