FB90501、FB90502、FB90503、FB90504、FB90505、FB90506、FB90507、FB90508、FB90509、FB90510外球面轴承座

发布时间：2025-05-05


说明： 1、系菱形座的一种变形。将三个安装螺栓孔集中于座的一侧，适用于安装面处于垂直状态的部位，可以代替立式座使用。 2、下表中所列UCWFB201-UCWFB203与部标《JB5303》中的UCFB201-UCFB203是一致的。

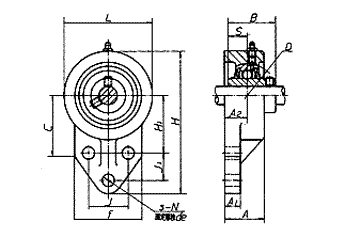

带座轴承代号		外形尺寸 (mm)															带座轴承重量(Kg)	配用轴承代号		配用轴承座代号
新代号	旧代号	D	B	S	L	J	J1	H	H1	C	f	A	A1	A2	N	de	带座轴承重量(Kg)	新代号	旧代号	新代号	旧代号
UCWFB201	FB90501	40	27.4	11.5	62	32	27	110	42	52	52	25.5	13	15	10	M8	0.7	UCW201	90501	FB203	FB503
UCWFB202	FB90502	40	27.4	11.5	62	32	27	110	42	52	52	25.5	13	15	10	M8	0.7	UCW202	90502	FB203	FB503
UCWFB203	FB90503	40	27.4	11.5	62	32	27	110	42	52	52	25.5	13	15	10	M8	0.7	UCW203	90503	FB203	FB503
UCFB204	FB90504	47	31.0	12.7	62	32	27	110	42	52	52	25.5	13	15	10	M8	0.7	UC204	90504	FB204	FB504
UCFB205	FB90505	52	34.1	14.3	68	34	27	116	45	52	56	27	13	16	10	M8	0.8	UC205	90505	FB205	FB505
UCFB206	FB90506	62	38.1	15.9	78	40	29	130	50	55	65	31	13	18	10	M8	1.0	UC206	90506	FB206	FB506
UCFB207	FB90507	72	42.9	17.5	90	46	32	144	55	62	70	34	15	19	10	M8	1.3	UC207	90507	FB207	FB507
UCFB208	FB90507	80	49.2	19.0	100	50	41	164	60	72	78	36	16	21	12	M10	1.4	UC208	90508	FB208	FB508
UCFB209	FB90508	85	49.2	19.0	106	54	43	174	65	76	80	38	18	22	12	M10	2.2	UC209	90509	FB209	FB509
UCFB210	FB90510	90	51.6	19.0	112	58	46	184	68	82	86	40	18	22	12	M10	2.5	UC210	90510	FB210	FB510

注: 根据部标《JB5303》，该型座配以UEL200型轴承或UK200+H2300型轴承，可装配成为带可调菱
形座偏心套外球面球轴承或可调菱形座紧定套外球面球轴承，本厂均生产供货。
