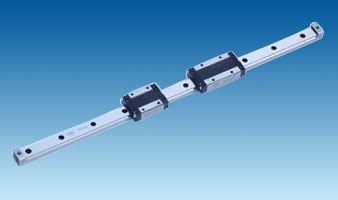

SGC9V轻型滚动直线导轨副、SGC9W轻型滚动直线导轨副、SGC12V轻型滚动直线导轨副

导轨副
guide

导轨 rail

滑座block

额定载荷
（KN）
load rating

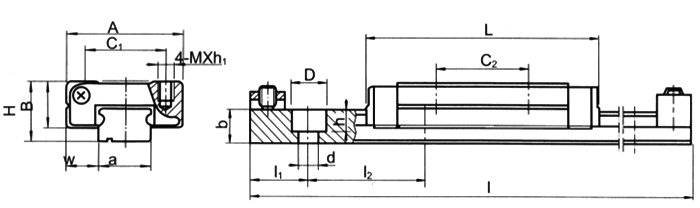

A

B

L

C₁

C₂

M×e

SGC9V

10

5.5

9

5.5

10

20

3.5×6×3.5

20

7.8

30.4

15

10

M3×3

1.7

2.5

SGC9W

10

5.5

9

5.5

10

20

3.5×6×3.5

20

7.8

41

15

16

M3×3

2.6

3.8

SGC12V

13

7.5

12

7.5

10

25

3.5×6×4.5

27

10

35

20

15

M3×3.5

2.2

3.1

SGC12W

13

7.5

12

7.5

10

25

3.5×6×4.5

27

10

49.1

20

20

M3×3.5

3.5

5.1

SGC15V

16

8.5

15

9.5

15

40

3.5×6×4.5

32

12

45.3

25

20

M3×4

3.6

5.4

SGC15W

16

8.5

15

9.5

15

40

3.5×6×4.5

32

12

61.2

25

25

M3×4

5.9

8.7

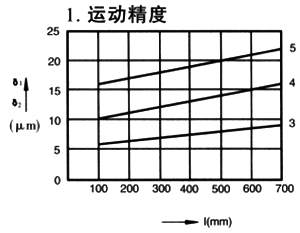

精度等级
accuracy grade

3

4

5

H

极限偏差
dimension tolerance

±25

±50

±100

同组变动量
pair variation

7

20

40

W

极限偏差
dimension tolerance

±30

±60

±150

同组变动量
pair variation

10

25

70

F1

F

0 — -4

±2
