EK-4支撑单元、EK-5支撑单元、EK-6支撑单元、EK-8支撑单元、EK-10支撑单元、EK-12支撑单元、EK-15支撑单元、EK-20支撑单元

发布时间：2026-01-30

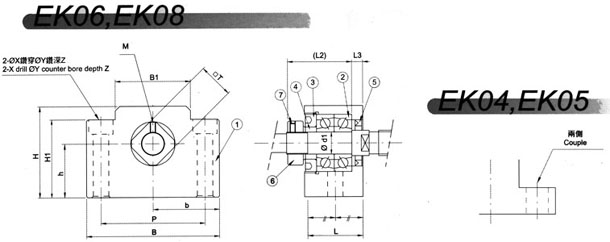

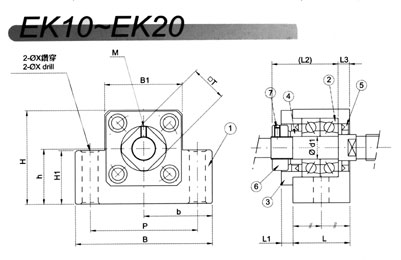

表面处理：EK型染黑                                          单位:MM
型号
轴径
D1
B
P
B1

b
±0.02
H1

h
±0.02
H
L
L1
L2
L3
M
安装尺寸

T
X
Y
Z
EK-4
4
34
26
18
17
7
10
19
15
5.5
17.5
3
M2.6
4.5
---
---
10
EK-5
5
36
28
20
18
8
11
21
16.5
5.5
18.5
3.5
M2.6
4.5
---
---
11
EK-6
6
42
30
18
21
20
13
25
20
5.5
22
3.5
M3
5.5
9.5
11
12
EK-8
8
52
38
25
26
26
17
32
23
7
26
4
M3
6.6
11
12
14
EK-10
10
70
52
36
35
24
25
43
24
6
29.5
6
M3
9
---
---
16
EK-12
12
70
52
36
35
24
25
43
24
6
29.5
6
M3
9
---
---
19
EK-15
15
80
60
41
40
25
30
49
25
6
36
5
M3
11
---
---
22
EK-20
20
95
75
56
47.5
45
30
58
42
10
52
10
M4
11
17
15
30
轴径尺寸容许差
尺寸区分(mm)
h
unit 0.001
以上over
以下less
h
6
10

-2
-15

10
14

-3
-18

14
18
18
24

-4
-21

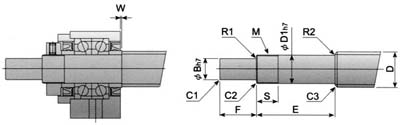

前端尺寸加工

型号
EK型

适用轴杆外径
D
D1
B
E
F
M
S
倒角
圆角半径

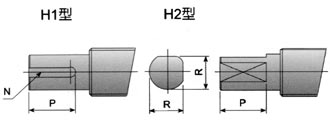

H1键槽
(宽×深×长)
H2
W
C1
C2
C3
R1
R2MAX
N
P
R
P
EK-6
φ6 φ8
8
4
30
8
M6×0.75
8
0.3
0.3
0.3
0.3
0.6
------
---
3.7
6
---
EK-8
φ10 φ12
8
6
35
9
M8×1
10
0.3
0.3
0.3
0.3
0.6
------
---
5.6
7
---
EK-10
φ12 φ14 φ15
10
8
36
15
M10×1
11
0.5
0.5
0.5
0.3
0.6
2×1.2
11
7.5
11
-0.5
EK-12
φ14 φ15 φ16
12
10
36
15
M12×1
11
0.5
0.5
0.5
0.3
0.6
3×1.8
12
9.5
12
-0.5
EK-15
φ18 φ20
15
12
49
20
M15×1
13
0.5
0.5
0.5
0.3
0.6
4×2.5
16
11.3
16
5.0
EK-20
φ25 φ28
20
17
64
25
M20×1
17
0.5
0.5
0.5
0.5
0.6
5×3.0
21
16
21
1.0
