SR15W滑块、SR15V滑块、SR20W滑块、SR20V滑块、SR25W滑块、SR25V滑块、SR30W滑块、SR30V滑块、SR35W滑块、SR35V滑块、SR45W滑块、SR55W滑块

发布时间：2026-09-27

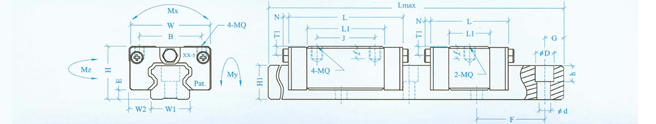

型号	组合尺寸(mm)				滑座尺寸 (mm)				滑轨尺寸(mm)
	H	W	W2	E	L	B X J	T1	N	W1	H1	F	d×D×h
SR15W	24	34	9.5	4.6	66	26×26	4.3	5	15	14	60	4.5×7.5×5.3
SR15V					47.6	26
SR20W	28	42	11	5	77.8	32×32	5	6.5	20	18	60	6×9.5×8.5
SR20V					58	32
SR25W	33	48	12.5	7	88	35×35	4.8	6.5	23	22	60	7×11×9
SR25V					62.5	35
SR30W	42	60	16	9	109	40×40	7	6.5	28	26	80	9×14×12
SR30V					75.6	40
SR35W	48	70	18	9.5	119	50×50	8	6.5	34	29	80	9×14×12
SR35V					84.7	50×-
SR45W	60	86	20.5	14	148. 2	60×60	8.5	13	45	38	105	14×20×17
SR55W	68	100	23.5	15	170	75×75	8	13	53	44	120	16×23×20
型号	参考资料(mm)		基本荷重(Kgf)		容许静力矩(Kgf*m)			重量		滑座尺寸 (mm)
	Lmax	G	动额定负荷(G)	静额定负荷(G)	Mx	My	Mz	滑块(kgf)	滑轨(kgf/M)	MQX£	L1	油孔
SR15W	4000	20	850	1650	10	8	8	0.17	1.4	M4×5.6	40	Ø3
SR15V			510	950	6	4.8	4.8	0.1			21.6
SR20W	4000	20	1450	2560	22	18	18	0.26	2.6	M5×7	48.8	M6×1
SR20V			830	1470	12.6	10.3	10.3	0.17			28
SR25W	4000	20	2140	4000	36	32	31	0.38	3.6	M6×8.4	57	M6×1
SR25V			1190	2230	20	17.5	17.2	0.21			31.5
SR30W	4000	20	2980	5490	60	50	49	0.81	5.2	M8×11.2	72	M6×1
SR30V			1595	2940	32	27	27	0.48			38.6
SR35W	4000	20	3960	7010	96	75	73	1.2	7.2	M8×11.2	80	M6×1
SR35V			2260	4000	54.5	42.5	41.5	0.8			45.7
SR45W	4000	22.5	6740	12100	216	170	168	2.1	12.3	M10×14	105	M8×1
SR55W	4000	30	9940	17100	367	293	288	3.6	16.9	M12×15	121	M8×1
