SWC100万向节轴承、SWC120万向节轴承、SWC150万向节轴承、SWC180万向节轴承、SWC200万向节轴承、SWC225万向节轴承、SWC250万向节轴承、SWC285万向节轴承、SWC315万向节轴承、SWC350万向节轴承、SWC390万向节轴承、SWC440万向节轴承、SWC490万向节轴承、SWC550万向节轴承

发布时间：2025-05-04

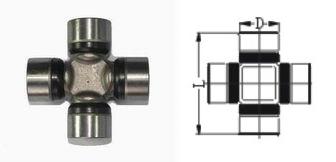

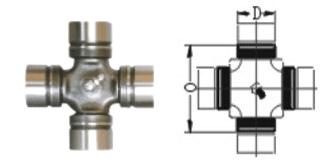

联轴器规格	D	L		联轴器规格	D	L
SWC100	38	83		SWC160	65	136
SWC120	45	101		SWC180	72	154
SWC150	55	128		SWC200	82	171
SWC180	75	152.5		SWC225	90	192
SWC200	81	174		SWC250	100	214
SWC225	90	191		SWC265	108	226
SWC250	95	217		SWC285	115	243
SWC285	110	247		SWC315	130	269
SWC315	120	275		SWC350	145	299
SWC350	135	307		SWC390	165	333
SWC390	160	334		SWC440	185	377
SWC440	180	377		SWC490	210	419
SWC490	200	421
SWC550	225	471
天津八零动力轴承制造有限公司

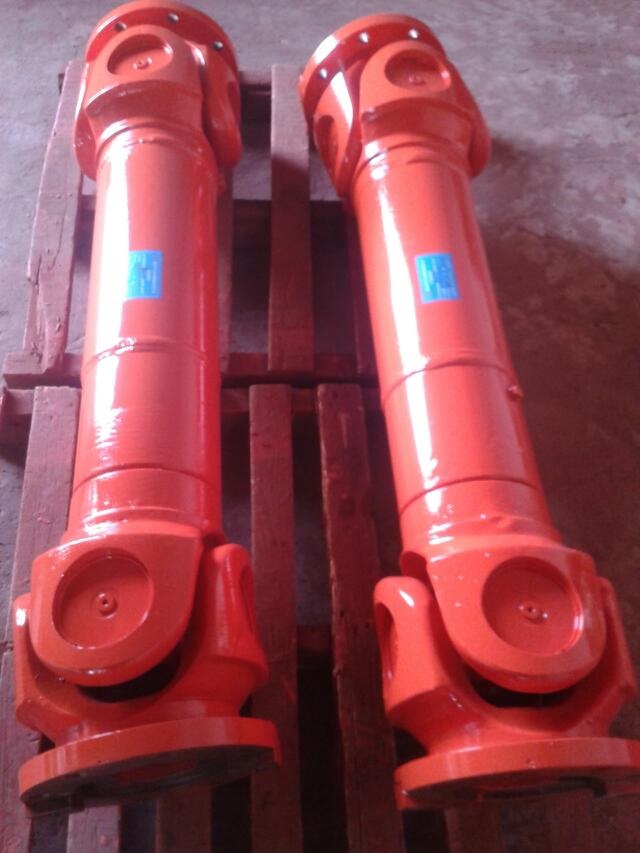

型号	回转 直径 D mm	公称 扭矩 Tn (KN.m)	疲劳 扭矩 Tf (KN.m)	伸缩量 LS mm	轴线 折角 ＜β	尺 寸（mm										转动惯量 I (㎏.㎡)		重量 G (㎏)
						Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	B (h9)	g	Lmin	增长 100mm	Lmin	增长 100mm
SWC100BH	100	1.25	0.63	55	25°	390	84	57	60	55	6-9	7	2.5			0.0044	0.00019	6.1	0.35
SWC120BH	120	2.5	1.25	80	25°	485	102	75	70	65	8-11	8	2.5			0.0109	0.00044	10.8	0.55
SWC150BH	150	5	2.5	80	25°	590	130	90	89	80	8-13	10	3.0			0.0423	0.00157	24.5	0.85
SWC180BH	180	12.5	6.3	100	25°	810	155	105	114	110	8-17	17	5.0			0.1750	0.0070	70	2.8
SWC225BH	225	40	20	140	15°	920	196	135	152	120	8-17	20	5.0	32	9.0	0.5380	0.02340	122	4.9
SWC250BH	250	63	31.5	140	15°	1035	218	150	168	140	8-19	25	6.0	40	12.5	0.9660	0.00277	172	5.3
SWC285BH	285	90	45	140	15°	1190	245	170	194	160	8-21	27	7.0	40	15.0	2.0110	0.0510	263	6.3
SWC315BH	315	125	63	140	15°	1315	280	185	219	180	10-23	32	8.0	40	15.0	3.6050	0.0795	382	8.0
SWC350BH	350	180	90	150	15°	1410	310	210	267	194	10-23	35	8.0	50	16.0	7.0530	0.2219	582	15.0
SWC390BH	390	250	125	170	15°	1590	345	235	267	215	10-25	40	8.0	70	18.0	12.164	0.2219	738	15.0
SWC490BH	440	355	180	190	15°	1875	390	255	325	260	16-28	42	10.0	80	20.0	21.420	0.4744	1190	21.7
SWC490BH	490	500	250	190	15°	1985	435	275	325	270	16-31	47	12.0	90	22.5	32.860	0.4744	1450	21.7
SWC550BH	550	710	355	240	15°	2300	492	320	426	305	16-30	50	12,0	100	22.5	68.920	1.3578	2380	34
