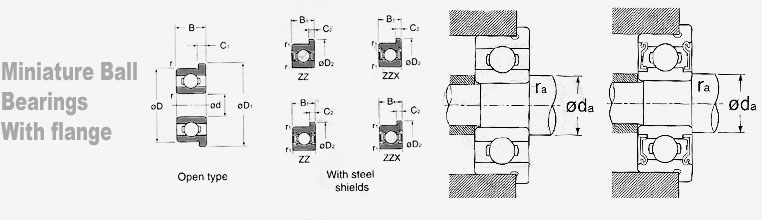

凸缘外圈深沟球轴承(微型)

发布时间：2025-05-04

Boundary Dimensions
(mm)		 Basic Load Rating
(kN)		 Limiting Speed
(rpm)		 Bearing Designation Flange dimensions
(mm)		 Shoulder Dimensions
(mm)		 Mass
(g)
Grease oil
d D B B1 r
(min.)		 r1
(min.)		 Cr Cor Open Type
(ZZ,ZZX)		 Open Type
(Z,ZX)		 Open Type With Steel
Shields		 D1 D2 C1 C2 da
(min.)		 ra
(max.)		 Approx
2 5 1.5 2.3 0.1 0.1 0.19 0.06 98000 110000 F682 WF682 ZZX 6.1 6.1 0.5 0.6 2.8 0.1 0.1
6 2.3 3 0.15 0.1 0.33 0.10 86000 100000 F692 WF692 ZZX 7.5 7.5 0.6 0.8 3.2 0.1 0.3
7 2.8 3.5 0.15 0.15 0.39 0.13 67000 79000 F602 WF602 ZZX 8.5 8.5 0.7 0.9 3.2 0.15 0.6
2.5 6 1.8 2.6 0.1 0.1 0.19 0.06 85000 89000 F68/2.5 WF68/2.5 ZZX 7.1 7.1 0.5 0.8 3.3 0.1 0.2
7 2.5 3.5 0.15 0.15 0.31 0.11 66000 79000 F69/2.5 WF69/2.5 ZZX 8.5 8.5 0.7 0.9 3.7 0.15 0.5
3 7 2 3 0.15 0.15 0.31 0.11 66000 79000 F683 WF683 ZZX 8.1 8.1 0.5 0.8 4.2 0.1 0.4
8 3 4 0.15 0.15 0.55 0.17 64000 76000 F693 WF693 ZZ 9.5 9.5 0.7 0.9 4.2 0.15 0.7
9 3 5 0.15 0.15 0.43 0.16 60000 72000 F603 WF603 ZZX 10.5 10.5 0.7 1 4.2 0.15 1.0
10 4 4 0.15 0.15 0.64 0.23 52000 63000 F623 F623 ZZ 11.5 11.5 1 1 4.2 0.15 1.8
13 5 5 0.2 0.2 1.30 0.49 44000 54000 F633 F633 ZZ 15 15 1 1 4.6 0.2 3.4
4 9 2.5 4 0.15 0.15 0.64 0.23 59000 70000 F684 WF684 ZZ 10.3 10.3 0.6 1 5.2 0.1 0.7
11 4 4 0.15 0.15 0.96 0.35 54000 65000 F694 F694 ZZ 12.5 12.5 1 1 5.2 0.15 2.0
12 4 4 0.2 0.2 0.97 0.36 53000 63000 F604 F604 ZZ 13.5 13.5 1 1 5.6 0.2 2.3
13 5 5 0.2 0.2 1.30 0.49. 44000 54000 F624 F624 ZZ 15 15 1 1 5.6 0.2 3.3
16 5 5 0.3 0.3 1.75 0.67 40000 49000 F634 F634 ZZ 18 18 1 1 6 0.3 5.7
5 11 3 5 0.15 0.15 0.97 0.36 53000 63000 F685 WF685 ZZ 12.5 12.5 0.8 1 6.2 0.15 1.1
13 4 4 0.2 0.2 1.30 0.49 50000 60000 F695 F695 ZZ 15 15 1 1 6.6 0.2 2.5
14 5 5 0.2 0.2 1.30 0.49 50000 60000 F605 F605 ZZ 16 16 1 1 6.6 0.2 3.9
16 5 5 0.3 0.3 1.75 0.67 40000 49000 F625 F625 ZZ 18 18 1 1 7 0.3 5.4
19 6 6 0.3 0.3 2.60 1.05 35000 43000 F635 F635 ZZ 22 22 1.5 1.5 7 0.3 9.7
6 13 3.5 5 0.15 0.15 1.10 0.44 48000 57000 F686 WF686 ZZ 15 15 1 1.1 7.2 0.15 2.1
15 5 5 0.2 0.2 1.75 0.67 45000 54000 F696 F696 ZZ 17 17 1.2 1.2 7.6 0.2 4.3
17 6 6 0.3 0.3 1.95 0.74 43000 51000 F606 F606 ZZ 19 19 1.2 1.2 8 0.3 6.3
19 6 6 0.3 0.3 2.60 1.05 35000 43000 F626 F626 ZZ 22 22 1.5 1.5 8 0.3 9.2
22 7 7 0.3 0.3 3.30 1.35 31000 37000 F636 F636 ZZ 25 25 1.5 1.5 8 0.3 14
7 14 3.5 5 0.15 0.15 1.15 0.51 45000 54000 F687 WF687 ZZ 16 16 1 1.1 8.2 0.15 2.4
17 5 5 0.3 0.3 1.60 0.71 42000 50000 F697 F697 ZZ 19 19 1.2 1.2 9 0.3 5.8
19 6 6 0.3 0.3 2.60 1.05 40000 47000 F607 F607 ZZ 22 22 1.5 1.5 9 0.3 8.7
22 7 7 0.3 0.3 3.30 1.35 31000 37000 F627 F627 ZZ 25 25 1.5 1.5 9 0.3 14
26 9 9 0.3 0.3 4.55 1.95 26000 32000 F637 F637 ZZ 29 29 2 2 9 0.3 26
8 16 4 5 0.2 0.2 1.60 0.71 42000 50000 F688 WF688 ZZ 18 18 1 1.1 9.6 0.2 3.6
19 6 6 0.3 0.3 2.25 0.91 39000 46000 F698 F698 ZZ 22 22 1.5 1.5 10 0.3 8.3
22 7 7 0.3 0.3 3.30 1.35 34000 41000 F608 F608 ZZ 25 25 1.5 1.5 10 0.3 13
9 17 4 5 0.2 0.2 1.35 0.66 39000 46000 F689 WF689 ZZ 19 19 1 1.1 10.6 0.2 3.9
20 6 6 0.3 0.3 2.45 1.05 35000 42000 F699 F699 ZZ 23 23 1.5 1.5 11 0.3 8.7
24 7 7 0.3 0.3 3.35 1.40 33000 40000 F609 F609 ZZ 27 27 1.5 1.5 11 0.3 16
