搜轴承 -- 黑板报 -- LMH6UU、LMH8UU、LMH10UU、LMH12UU、LMH16UU、LMH20UU、LMH25UU、...

LMH6UU、LMH8UU、LMH10UU、LMH12UU、LMH16UU、LMH20UU、LMH25UU、LMH30UU直线轴承

发布时间：2026-08-13

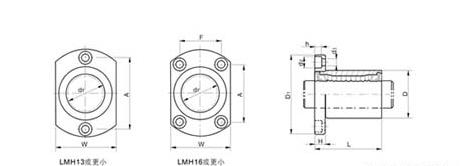

      LMH...UU

轴承型号Designation			内径Inscribed  clecle  diameter		外径O uter  diameter		长度 Length		法兰直径Flange  diameter
LMH...UU	球列数Ball circuit	重量Weight(gf)
			dr	公差Tolerance	D	公差 Tolerance	L	公差Tolerance	D1	公差Tolerance
LMH6UU	4	21	6	0 -0.009	12	0 -0.011	19	0 -0.2	28	0 -0.2
LMH8UU	4	33	8		15		24		32
LMH10UU	4	64	10		19	0 -0.013	29		40
LMH12UU	4	68	12		21		30		42
LMH13UU	4	81	13		23		32		43
LMH16UU	5	112	16		28		37		48
LMH20UU	5	167	20	0 -0.010	32	0 -0.016	42		54
LMH25UU	5	325	25		40		59	0 -0.3	62
LMH30UU	6	388	30		45		64		74



W	H	A	F	联 接 孔 Hole for attachment d1×d2×d3	法兰的角度公差Amgular  Radial Tolerance of flange um	偏心度Eccentricity (max) um	径向间隙公差Radial clearance tolerance	基本承载率 Basic  load  raing
								CN	CON
18	5	20	-	3.4×6.5×3.3	12	12	-5	21	27
21	5	24	-	3.4×6.5×3.3	12	12	-5	27	41
25	6	29	-	4.5×8×4.4	12	12	-5	38	56
27	6	32	-	4.5×8×4.4	12	12	-5	42	61
29	6	33	-	4.5×8×4.4	12	12	-7	52	79
34	6	31	22	4.5×8×4.4	12	12	-7	79	120
38	8	36	24	5.5×9.5×5.4	15	15	-9	88	140
46	8	40	32	5.5×9.5×5.4	15	15	-9	100	160
51	10	49	35	6.6×11×6.5	15	15	-9	160	280
