SBS15SV、SBS20SV、SBS25SV直线导轨滑块轴承

发布时间：2026-01-30

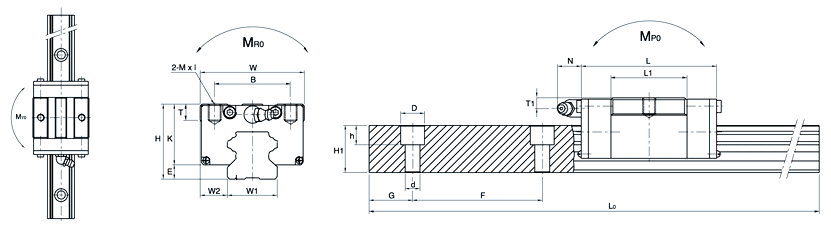

型号	安装尺寸					滑块尺寸
	高度 H	E	W2	宽度 W	长度 L	安装孔尺寸		L1	K	T	注油嘴
	高度 H	E	W2	宽度 W	长度 L	B	M×l	L1	K	T	安装孔	T1	N
SBS15SV	24	2.65	9.5	34	42.9	26	M4×5	22.9	21.35	6	Ø3.5	4	5
SBS20SV	28	3.5	12	44	54.2	32	M5×7	27.8	24.5	7.5	M6×0.75	5	9.8
SBS25SV	33	5	12.5	48	62.6	35	M6×8	35.2	28	8	M6×0.75	5.2	9.8

型号	滑轨尺寸						负载能力					重量
	宽度 W1	高度 H	孔间距 F	安装孔尺寸 d×D×h	G	导轨大长度 L_OMAX	动负载 C(N)	静负载 C_O(N)	静态扭矩 (kgf·m)			滑块 (kg)	滑轨 (kg/m)
	宽度 W1	高度 H	孔间距 F	安装孔尺寸 d×D×h	G	导轨大长度 L_OMAX	动负载 C(N)	静负载 C_O(N)	M_RO	M_PO	M_YO	滑块 (kg)	滑轨 (kg/m)
SBS15SV	15	15	60	4.5×7.5×5.3	20	3000	4488	7232	4	3	3	0.10	1.45
SBS20SV	20	17.5	60	6×9.5×8.5	20	4000	7654	13504	12	10	10	0.19	2.20
SBS25SV	23	21.8	60	7×11×9	20	4000	11290	21109	19	17	17	0.32	3.10
