SMR25E、SMR25LE、SMR35E、SMR35LE、SMR45E、SMR45LE、SMR55E滑块轴承

发布时间：2025-05-05

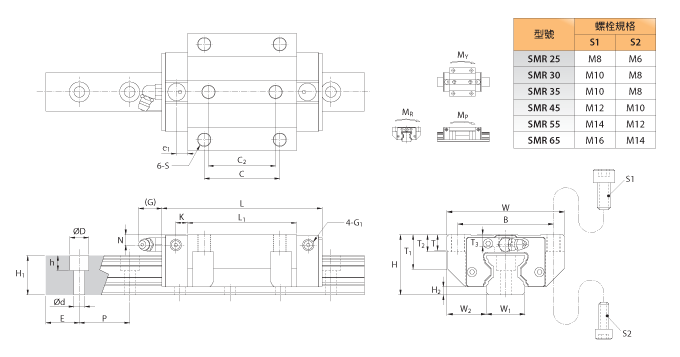

型號	外型尺寸					滑塊尺寸
型號	高 H	寬 W	長 L	W2	H2	B	C	C2	S	L1	T	T1	T2	T3	N	G	K	e1	G1	油嘴
SMR25 E SMR25 LE	36	70	97.5 115.5	23.5	4.8	57	45	40	M8	65.5 83.5	9.5	20.2	10	5.8	6	12	6.6	6.5	M6	G-M6
SMR30 E SMR30 LE	42	90	112.1 136	31	6	72	52	44	M10	75.6 99.5	10	21.6	13	6.7	7	12	8	7	M6	G-M6
SMR35 E SMR35 LE	48	100	125.3 154.4	33	6.5	82	62	52	M10	82.3 111.4	12	27.5	15	9.5	8	12	8	7	M6	G-M6
SMR45 E SMR45 LE	60	120	153.9 189.4	37.5	8.1	100	80	60	M12	106.2 141.7	14.5	35.5	15	12.5	10	13.5	10.05	10	M6	G PT 1/8
SMR55 E SMR55 LE	70	140	185.4 235.4	43.5	10	116	95	70	M14	129.5 179.5	17.5	41	18	15.5	11	13.5	12	7.95	M6	G PT 1/8
SMR65 LE	90	170	302	53.5	12	142	110	82	M16	230	19.5	56	20	26	16.5	13.5	15	15	M6	G PT 1/8

型號	滑軌尺寸					基本定格荷重		靜容許力矩			質量
型號	寬 W1	高 H1	節距 P	E std.	D x h x d	動負荷 C kN	靜負荷 C0 kN	MP kN-m	MY kN-m	MR kN-m	滑塊 kg	滑軌 kg/m
SMR25 E SMR25 LE	23	23.5	30	20	11 x 9 x 7	27.4 33.1	57.4 73.3	0.63 1.01	0.63 1.01	0.66 0.84	0.75 0.95	3.5
SMR30 E SMR30 LE	28	27.5	40	20	14 x 12 x 9	39.5 49.4	82.7 110.3	1.01 1.78	1.01 1.78	1.15 1.53	1.4 1.72	5
SMR35 E SMR35 LE	34	30.5	40	20	14 x 15 x 9	55.6 69.6	117.0 156.0	1.63 2.86	1.63 2.86	1.98 2.63	1.95 2.45	7
SMR45 E SMR45 LE	45	37	52.5	22.5	20 x 17 x 14	89.3 110.6	184.1 242.2	3.27 5.58	3.27 5.58	4.18 5.50	3.9 4.5	11.2
SMR55 E SMR55 LE	53	43	60	30	23 x 19.5 x 16	127.8 163.2	256.5 351.0	5.51 10.16	5.51 10.16	6.96 9.52	6 7.9	15.6
SMR65 LE	63	52	75	35	26 x 22 x 18	263.5	583.7	21.43	21.43	18.73	17.6	22.4
