MSA15S、MAS20S、MAS25S、MAS30S、MAS35S、MAS45S、MAS55S、MAS20LS、MAS30LS、MAS35LS、MAS45LS、MAS55LS滑块轴承

发布时间：2025-06-20

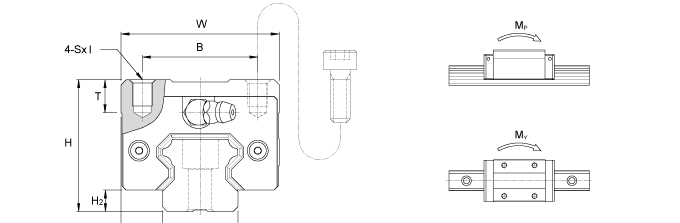

型號	外型尺寸					滑塊尺寸
	高度 H	寬度 W	長度 Ｌ	W2	H2	B	C		L1	T	N	G	K	d1	油嘴規格
MSA 15 S	28	34	56.3	9.5	4.2	26	26	M4 x 5	39.3	7.2	8.3	7	3.2	3.3	G-M4
MSA 20 S MSA 20 LS	30	44	72.9 88.8	12	5	32	36 50	M5 x 6	51.3 67.2	8	5	12	5.8	3.3	G-M6
MSA 25 S MSA 25 LS	40	48	81.6 100.6	12.5	6.5	35	35 50	M6 x 8	59 78	10	10	12	5.8	3.3	G-M6
MSA 30 S MSA 30 LS	45	60	97 119.2	16	8	40	40 60	M8 x 10	71.4 93.6	11.7	10	12	6.5	3.3	G-M6
MSA 35 S MSA 35 LS	55	70	111.2 136.6	18	9.5	50	50 72	M8 x 12	81 106.4	12.7	15	11.5	8.6	3.3	G-M6
MSA 45 S MSA 45 LS	70	86	137.7 169.5	20.5	10	60	60 80	M10 x 17	102.5 134.3	16	20	13.5	10.6	3.3	G-PT1/8
MSA 55 S MSA 55 LS	80	100	161.5 199.5	23.5	13	75	75 95	M12 x 16	119.5 157.5	18	21	13.5	8.6	3.3	G-PT1/8
MSA 65 S MSA65 LS	90	126	199 253	31.5	15	76	70 120	M16 x 20	149 203	23	19	13.5	8.6	3.3	G-PT1/8

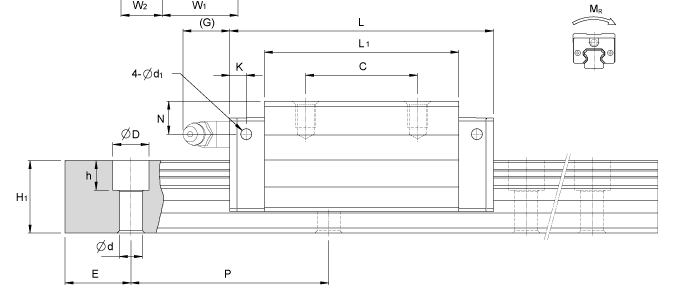

型號	滑軌尺寸					基本額定負荷		容許淨力矩			重量
	寬度 Ｗ1	高度 Ｈ1	節距 P	Ｅ std.	D x h x d	動負荷C kN	靜負荷C0 kN	MP kN-m	MY kN-m	MR kN-m	滑塊 kg	滑軌 kg/m
MSA 15 S	15	15	60	20	7.5 x 5.3 x 4.5	11.8	18.9	0.12	0.12	0.14	0.18	1.5
MSA 20 S MSA 20 LS	20	18	60	20	9.5 x 8.5 x 6	19.2 23.3	29.5 39.3	0.23 0.39	0.23 0.39	0.29 0.38	0.3 0.39	2.4
MSA 25 S MSA 25 LS	23	22	60	20	11 x 9 x7	28.1 34.4	42.4 56.6	0.39 0.67	0.39 0.67	0.48 0.63	0.52 0.58	3.4
MSA 30 S MSA 30 LS	28	26	80	20	14 x 12 x 9	39.2 47.9	57.8 77.0	0.62 1.07	0.62 1.07	0.79 1.05	0.86 1.12	4.8
MSA 35 S MSA 35 LS	34	29	80	20	14 x 12 x 9	52.0 63.6	75.5 100.6	0.93 1.60	0.93 1.60	1.25 1.67	1.45 1.9	6.6
MSA 45 S MSA 45 LS	45	38	105	22.5	20 x 17 x 14	83.8 102.4	117.9 157.3	1.81 3.13	1.81 3.13	2.57 3.43	2.83 3.7	11.5
MSA 55 S MSA 55 LS	53	44	120	30	23 x 20 x 16	123.6 151.1	169.8 226.4	3.13 5.40	3.13 5.40	4.50 6.00	4.12 4.91	15.5
MSA 65 S MSA 65 LS	63	53	150	35	26 x 22 x 18	198.8 253.5	265.3 375.9	6.11 11.84	6.11 11.84	8.36 11.84	6.43 8.76	21.9
