GJFG30、GJFG60直线轴承

发布时间：2026-08-13

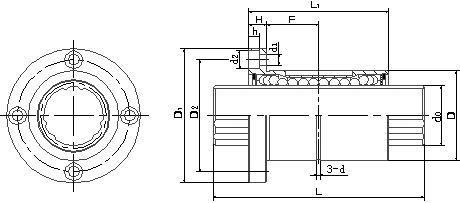

GJFG型凹槽式滚动花键副尺寸系列

[单位: mm]

规格型号	外径 D		套长度 L₁		轴大长度 L	法兰直径 D₁		安装孔中心距 D₂	法兰厚度 H	沉孔深度 h	沉孔直 d₂	过孔直径 d₁	油孔 d	油孔位置 F	基本定额扭矩
规格型号	外径 D		套长度 L₁		轴大长度 L	法兰直径 D₁		安装孔中心距 D₂	法兰厚度 H	沉孔深度 h	沉孔直 d₂	过孔直径 d₁	油孔 d	油孔位置 F	动扭矩C_T N-m	静扭矩C_0T N-m
GJFG30	48	0 -0.016	80	0 -0.3	1000	75	0 -0.2	60	10	6.5	11	6.6	3	30	171	148
GJFG60	90	0 -0.022	140	0 -0.3	1200	134	0 -0.2	112	16	11	18	11	5	54	1220	1040
