GJFG16滚动花键、GJFG20滚动花键、GJFG25滚动花键、GJFG30滚动花键、GJFG40滚动花键、GJFG50滚动花键、GJFG60滚动花键、GJFG80滚动花键、GJFG100滚动花键、GJFG120滚动花键、GJFG16滚珠花键、GJFG20滚珠花键、GJFG25滚珠花键、GJFG30滚珠花键、GJFG40滚珠花键、GJFG50滚珠花键、GJFG60滚珠花键、GJFG80滚珠花键、GJFG100滚珠花键、GJFG120滚珠花键

发布时间：2025-10-22

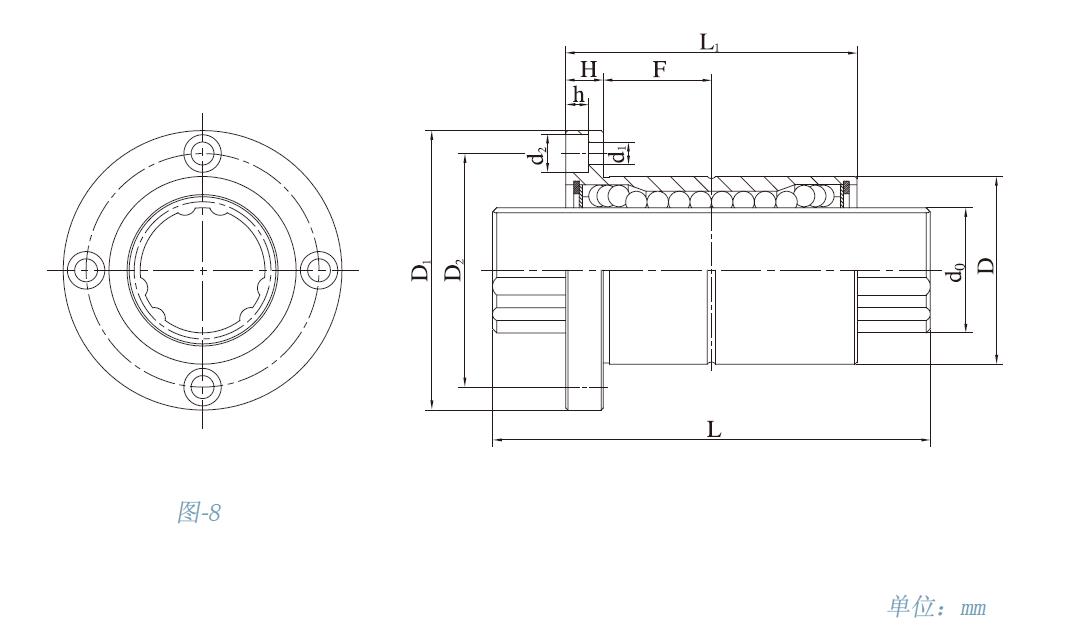

规格型号轴外径 d0(h7) 外径 D(h6) 外径套长度 L1 轴大长度 L 法兰直径 D1 安装孔中心 D2 法兰厚度 H 沉孔深度 h 沉孔直径 d2 过孔直径 d1 油孔 d 油孔位置 F 动扭矩CT Nm 静扭矩C0T Nm 额定动载C (KN) 额定静载C0 (KN)

GJFG16 16 31 50 400 51 40 7 4.4 8 4.5 2 18 32 30 7.5 15.6

GJFG20 20 35 63 500 58 45 9 5.4 9.5 5.5 2 22.5 55 55 10.1 24.7

GJFG25 25 42 71 700 65 52 9 5.4 9.5 5.5 3 26.5 103 105 13.7 30.1

GJFG30 30 48 80 1000 75 60 10 6.5 11 6.6 3 30 148 171 17.1 37.1

GJFG40 40 64 100 1000 100 82 14 8.6 14 9 4 36 375 415 32.1 70.2

GJFG50 50 80 125 1400 124 102 16 11 17.5 11 4 46.5 760 840 49.4 104.9

GJFG60 60 90 140 1400 134 112 16 11 18 11 5 54 1040 1220 64.2 128.2

GJFG80 80 120 160 1400 168 144 20 12.8 20 13.5 5 60 1920 2310 87.3 170.7

GJFG100 100 150 190 1400 200 170 25 16.8 26 17.5 5 70 3010 3730 109.9 222

GJFG120 120 180 220 1400 252 216 30 20.6 32 22 6 80 4100 5200 176.5 347
