螺孔轴SFT16、SFT20、SFT25、SFT30、SFT40

发布时间：2026-03-22

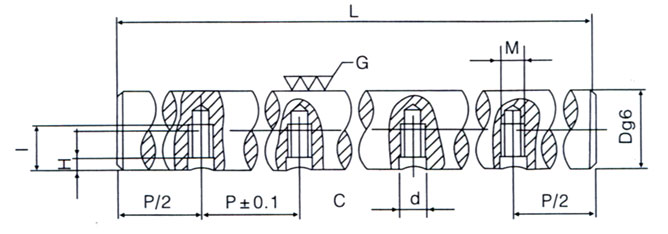

螺孔轴 SF & SFC

外径	型号	螺纹	攻丝深度	沉孔		倒角	大长度
(mm)	SFT	M	I	直径(d)	深度(H)	C	L
16	SFT16	M5×0.8	7	5.5	2.5	0.7	2000
20	SFT20	M6×1	9	6.5	2.5	0.7	2500
25	SFT25	M6×1	12	6.5	2.5	0.7	3000
30	SFT30	M8×1.25	15	8.5	3.0	1	4000
40	SFT40	M8×1.25	18	8.5	3.0	1	4000

根据用户的需要我公司选备有外径Ф50、Ф60、Ф80的打孔轴和不打孔轴。
其它安装孔的位置可根据客户的特殊要求定做。
以上图P的数据参考SBR、TBR导轨尺寸。
